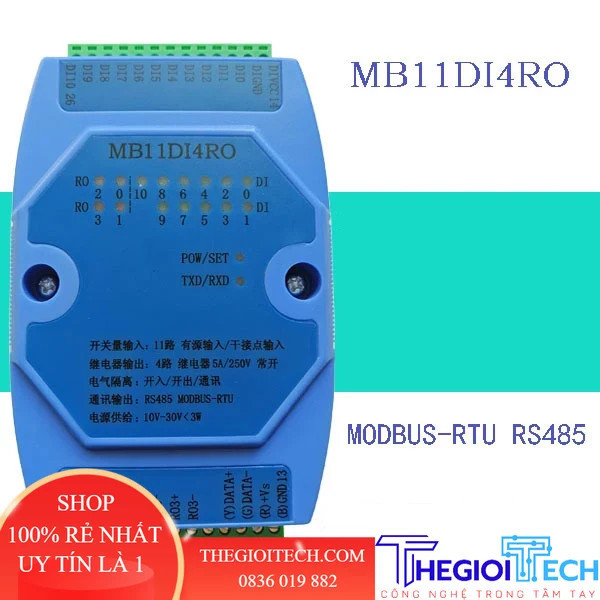

MB11DI4RO Chuyển vào/đầu ra 11 kênh mở Mô-đun đầu ra rơle 4CH Giao tiếp RS485 MODBUS-RTU - Active input - 21990 _{Yêu thích}

MB11DI4RO có 11 kênh đầu vào tín hiệu và 4 kênh đầu ra rơle, có thể nhận tín hiệu từ 11 kênh tiếp điểm khô và ướt (đầu vào chủ động hoặc thụ động), đầu vào có thể được đặt thành cực dương chung hoặc cực âm chung và cực tính được tự động chuyển đổi mà không cần chuyển kênh. Dữ liệu về các tín hiệu thu thập được truyền qua giao diện RS-485 biệt lập với giao thức trao đổi Modbus-RTU. Dữ liệu này có thể được truyền trực tiếp đến bộ điều khiển PLC có thể lập trình hoặc các hệ thống khác hỗ trợ giao thức Modbus-RTU với giao diện RS-485. Đầu vào tín hiệu, đầu ra rơle, nguồn điện và giao diện RS485 được cách ly điện với nhau, ngăn chặn hiệu quả các loạt nhiễu khác nhau và nhiễu chế độ chung và đảm bảo mô-đun hoạt động đáng tin cậy. Những tính năng này giúp có thể đạt được độ chính xác của dữ liệu thu được và độ tin cậy của mô-đun.

Đặc trưng:

Giao thức truyền thông Modbus-RTU tiêu chuẩn
Mỗi kênh có thể được cấu hình cho loại tín hiệu riêng
Đầu vào tín hiệu, đầu ra rơle, nguồn và RS-485 được cách ly điện với nhau
Giao diện truyền thông RS-485 có khả năng bảo vệ quá áp và quá dòng gấp đôi
Các thông số kênh và cài đặt kết nối có thể được cấu hình bằng phần mềm
Bảo vệ phân cực ngược
Bộ đếm đầu vào và chức năng đo tần số
1) Mỗi ​​kênh tương ứng với một bộ đếm và bộ đếm tần số, có thể đếm và đo đồng thời tín hiệu đầu vào của mỗi kênh

2) Hoạt động bình thường: Có chức năng bật giá trị đặt trước và giá trị bộ đếm không được lưu khi tắt nguồn.

3) Chế độ tiết kiệm khi tắt nguồn: Mô-đun lưu giá trị bộ đếm sau khi tắt nguồn và tải giá trị bộ đếm trước khi tắt nguồn sau khi bật lại nguồn.

4) Phương pháp đếm: tuần hoàn thuận, tuần hoàn ngược, không tuần hoàn thuận và không tuần hoàn ngược.

Chức năng đầu ra rơle

1) Chế độ hoạt động bình thường: có chức năng bật và đầu ra nguồn được cài sẵn và trạng thái đầu ra sẽ không được lưu sau khi tắt nguồn

2) Chế độ tiết kiệm khi tắt nguồn: Mô-đun lưu trạng thái đầu ra sau khi tắt nguồn và tải trạng thái đầu ra trước khi tắt nguồn sau khi bật lại nguồn

Nhập vào cài đặt
1) Khi được đặt thành đầu vào hoạt động, một nhóm tín hiệu đầu vào nhị phân có thể là đầu vào cực dương chung hoặc đầu vào cực âm chung cùng một lúc, không cần cài đặt nút nhảy, bên trong có chức năng đảo cực

2) Khi lắp đặt vào đầu vào tiếp điểm khô, hãy rút ngắn đầu tín hiệu đến đầu chung tín hiệu. Khi mua phải ghi rõ lối vào là chung hay biệt lập (giá cách ly cao hơn)



Thông số kỹ thuật:

Tham số

Đặc trưng

Kênh đầu vào tín hiệu

1. Kênh đầu vào: 11 kênh đầu vào tiếp xúc khô và ướt

2. Loại tín hiệu: tự động nhận dạng cực âm đầu vào cực âm chung hoặc cực dương chung (giới hạn ở cùng một cực cho mỗi nhóm)

3. Mức tín hiệu: mức cao (10V ~ 30V), mức thấp (0V ~ 1V)

4. Tần số lấy mẫu: 4000Hz

5. Bảo vệ điện áp cách điện: 1000V

Kênh đầu ra tín hiệu

1. Kênh đầu ra: 4 đầu ra rơle thường mở

2. Khả năng chịu tải: tải điện trở 250V/3A, tải cảm ứng 250V/1A

3. Độ bền điện môi: 1500V
=============================================
Thông số kỹ thuật tùy theo phi
