Cảm Biến Quang Điện Changde CGY18E-D30NA - NPN Thường Mở, 3 Dây, M18, 10-30cm
Thông Tin Sản Phẩm
- Thương hiệu: 昌得 (Changde/CNTD)
- Model: CGY18E-D30NA (và các biến thể)
- Loại cảm biến: Phản xạ khuếch tán (Diffuse Reflective)
- Đặc điểm nổi bật:
- Đầu ra NPN hoặc PNP, 3 dây.
- Khoảng cách phát hiện: 10cm (D10) hoặc 10-30cm (D30).
- Thân M18, thiết kế nhỏ gọn, dễ lắp đặt.
- Phiên bản nâng cấp "E" với hiệu suất cải tiến.
Hình Ảnh Mô Tả

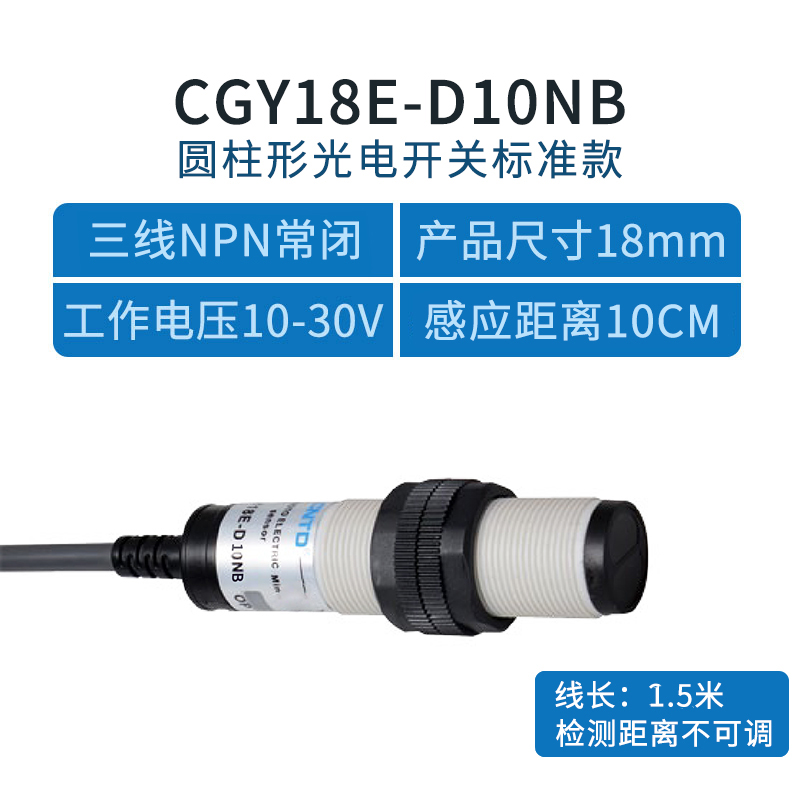

- Hình 1 - Tổng quan sản phẩm:
- Cảm biến hình trụ M18, vỏ màu xám (hoặc kim loại tùy phiên bản), đầu cảm biến trong suốt bằng nhựa quang học.
- Dây cáp 3 màu (nâu, xanh, đen) dài khoảng 2m, gắn sẵn phía sau.
- Đai ốc M18 để cố định cảm biến vào giá đỡ.
- Hình 2 - Chi tiết đầu cảm biến:
- Mặt trước có đèn LED báo hiệu (đỏ hoặc xanh) sáng khi phát hiện vật thể.
- Núm vặn nhỏ bên thân để điều chỉnh khoảng cách phát hiện (10-30cm hoặc 10cm).
- Hình 3 - Sơ đồ kết nối:
- Dây nâu (+): Nguồn dương DC 10-30V.
- Dây xanh (-): Nguồn âm.
- Dây đen: Tín hiệu đầu ra (NPN/PNP, NO/NC/NO+NC).
Thông Số Kỹ Thuật
| Thông Số | Chi Tiết |
|---|---|
| Thương hiệu | Changde (昌得/CNTD) |
| Model | CGY18E-D30NA (và biến thể) |
| Nguồn cấp | DC 10-30V |
| Đầu ra | NPN hoặc PNP, 3 dây |
| Trạng thái | NO (Thường mở), NC (Thường đóng), NO+NC |
| Khoảng cách phát hiện | D30: 10-30cm / D10: 10cm (điều chỉnh) |
| Dòng tải tối đa | 200mA |
| Nguồn sáng | Hồng ngoại (Infrared), ~850nm |
| Thời gian đáp ứng | ≤2ms |
| Độ bảo vệ | IP65 (chống bụi, chống nước nhẹ) |
| Nhiệt độ hoạt động | -15°C đến +55°C |
| Chất liệu | Vỏ: Nhựa ABS hoặc kim loại / Mặt: Nhựa quang học |
Phân Loại Sản Phẩm
- NPN, 10-30cm:
- CGY18-D30NA (NO), CGY18E-D30NA (NO, nâng cấp).
- CGY18-D30NB (NC), CGY18E-D30NB (NC, nâng cấp).
- CGY18-D30NC (NO+NC), CGY18E-D30NC (NO+NC, nâng cấp).
- NPN, 10cm:
- CGY18-D10NA (NO), CGY18E-D10NA (NO, nâng cấp).
- CGY18-D10NB (NC), CGY18E-D10NB (NC, nâng cấp).
- CGY18-D10NC (NO+NC), CGY18E-D10NC (NO+NC, nâng cấp).
- PNP, 10-30cm:
- CGY18-D30PA (NO), CGY18E-D30PA (NO, nâng cấp).
- CGY18-D30PB (NC), CGY18E-D30PB (NC, nâng cấp).
- CGY18-D30PC (NO+NC), CGY18E-D30PC (NO+NC, nâng cấp).
- PNP, 10cm:
- CGY18-D10PA (NO), CGY18E-D10PA (NO, nâng cấp).
- CGY18-D10PB (NC), CGY18E-D10PB (NC, nâng cấp).
- CGY18-D10PC (NO+NC), CGY18E-D10PC (NO+NC, nâng cấp).
Ứng Dụng Thực Tế
- Hình 4 - Ứng dụng dây chuyền: Cảm biến gắn trên băng tải, phát hiện sản phẩm đi qua để đếm hoặc kích hoạt cơ chế dừng.
- Hình 5 - Máy đóng gói: Phát hiện bao bì, đảm bảo vị trí chính xác trước khi niêm phong.
- Hình 6 - Robot: Giám sát vật cản hoặc vị trí trong hệ thống tự động.
Ưu Điểm Nổi Bật
- Độ nhạy cao: Phát hiện chính xác trong khoảng 10-30cm hoặc 10cm, điều chỉnh linh hoạt.
- Đầu ra đa dạng: NPN/PNP, NO/NC/NO+NC, tương thích PLC và vi điều khiển.
- Thiết kế bền bỉ: IP65 chống bụi/nước, hoạt động ổn định trong môi trường công nghiệp.
- Dễ lắp đặt: Thân M18, dây 3 chân tiêu chuẩn, kèm đai ốc cố định.
- Phiên bản "E" cải tiến: Độ nhạy và chống nhiễu tốt hơn phiên bản thường.
Hướng Dẫn Sử Dụng
- Hình 7 - Lắp đặt: Gắn cảm biến vào giá đỡ, siết đai ốc M18, hướng đầu cảm biến về vật cần phát hiện.
- Kết nối:
- Dây nâu (+): DC 10-30V.
- Dây xanh (-): GND.
- Dây đen: Tín hiệu (kết nối tải hoặc PLC).
- Điều chỉnh khoảng cách bằng núm vặn, kiểm tra đèn LED sáng khi phát hiện vật thể.
- Hình 8 - Kiểm tra: Đưa vật thể vào vùng cảm biến, xác nhận tín hiệu đầu ra ổn định.
