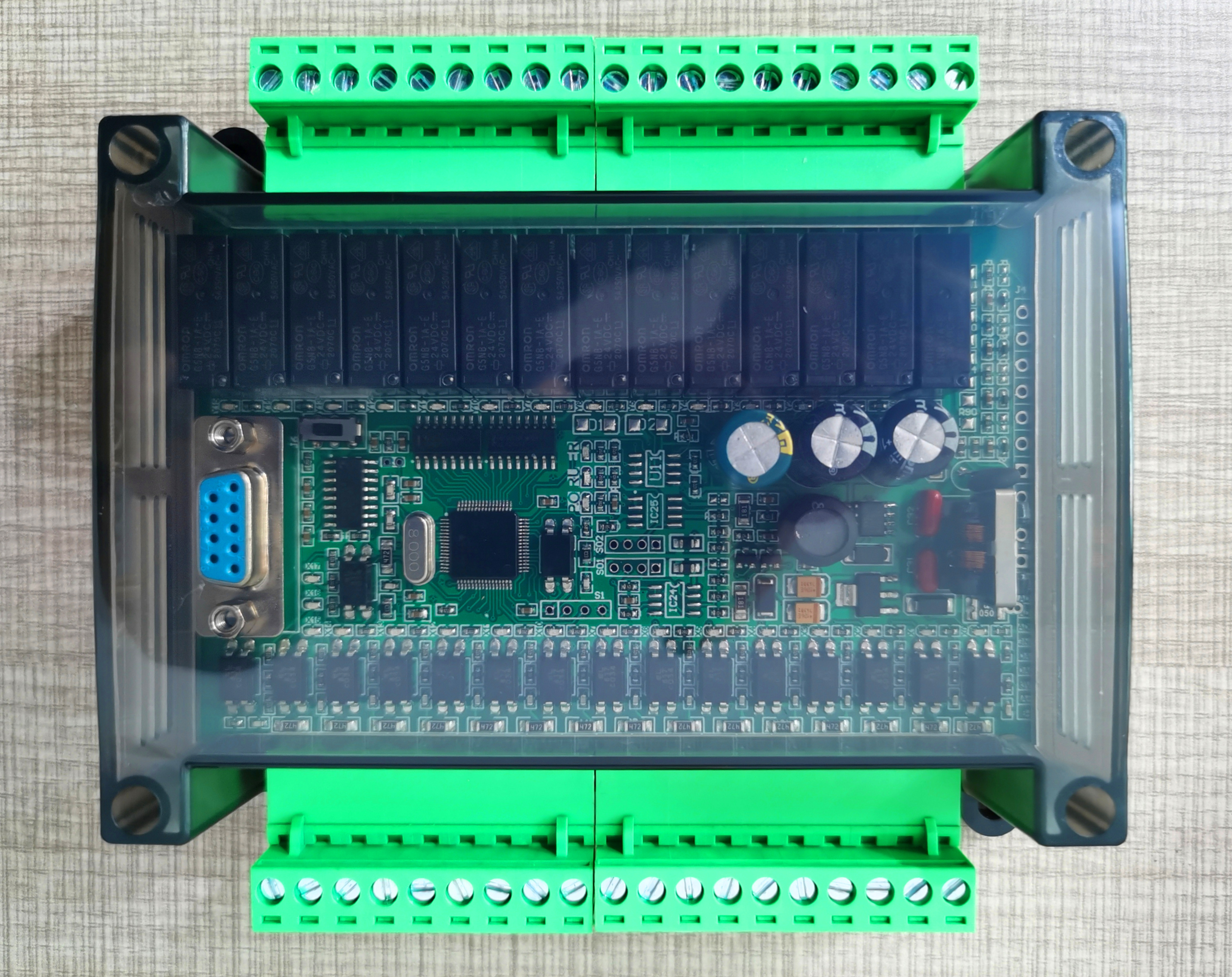

Board mạch PLC HK FX2N 30MR CFB- 16 Input/14 Output RELAY RS232 Có vỏ gắn ray DC24V, GX Works2 Mitsubishi - 2n-32MR-CFB VỎ - 30MR CFB VỎ - 33203 Yêu thích
1500 Lượt đã xem
500 Lượt mua thành công
Giá: Liên hệ
Thông tin chi tiết
Đánh giá
Bình luận
Thông Số Kỹ Thuật PLC RK-1N Series
1. Thông Tin Chung
- Model : RK-1N
- Thương hiệu : Ruikong (睿控)
- Xuất xứ : Trung Quốc đại lục
- Ứng dụng : Điều khiển logic lập trình được (PLC), tự động hóa công nghiệp, giám sát hệ thống.
Thông Số Kỹ Thuật PLC RK-1N Series
| Model | Đầu vào/Đầu ra | Giao tiếp RS232 | AD/NTC | DA | RS485 | CAN | Lịch vạn niên | Kích thước (mm) |
|---|---|---|---|---|---|---|---|---|
| 2N-10MR-CFB | 6 đầu vào, 4 đầu ra | Cổng vuông DB9 | 4 | 2 | 1 | 1 | √ | 95 x 115 x 41 |
| 2N-10MR-LFB | 6 đầu vào, 4 đầu ra | Cổng vuông DB9 | 2 | 1 | 1 | - | - | 73 x 115 x 41 |
| 2N-16MR-CYB | 10 đầu vào, 6 đầu ra | MD8 miệng tròn | 4 | 2 | 1 | 1 | √ | 95 x 115 x 41 |
| 2N-20MR-CYB | 12 đầu vào, 8 đầu ra | MD8 miệng tròn | X | X | 1 | X | X | 95 x 115 x 41 |
| 2N-20MR-CFB | 12 đầu vào, 8 đầu ra | Cổng vuông DB9 | X | X | 1 | X | X | 95 x 115 x 41 |
| 1N-20MR-CFB | 12 đầu vào, 8 đầu ra | Cổng vuông DB9 | X | X | 1 | X | X | 95 x 115 x 41 |
| 2N-24MR-CYB | 14 đầu vào, 10 đầu ra | MD8 miệng tròn | 8 | 2 | 1 | 1 | √ | 123 x 116 x 41 |
| 2N-24MR-CFB | 14 đầu vào, 10 đầu ra | Cổng vuông DB9 | 6 | 2 | 1 | 1 | √ | 123 x 116 x 41 |
| 2N-30MR-CFB | 16 đầu vào, 14 đầu ra | Cổng vuông DB9 | 4 | 2 | 1 | 1 | √ | 123 x 116 x 41 |
| 2N-30MR-CYB | 16 đầu vào, 14 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 147 x 117 x 41 |
| 2N-32MR-CYB | 16 đầu vào, 16 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 147 x 117 x 41 |
| 2N-40MR-CYB | 24 đầu vào, 16 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 175 x 125 x 53 |
| 2N-44MR-CYB | 24 đầu vào, 20 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 175 x 125 x 53 |
| 2N-44MR-CFB | 24 đầu vào, 20 đầu ra | Cổng vuông DB9 | 6 | X | 1 | X | X | 175 x 125 x 53 |
| 2N-48MR-CYB | 24 đầu vào, 24 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 175 x 125 x 53 |
| 2N-60MR-CFB | 32 đầu vào, 28 đầu ra | Cổng vuông DB9 | 2 | 2 | 1 | X | X | 215 x 125 x 41 |
| 2N-16MT-CFB | 10 đầu vào, 6 đầu ra | Cổng vuông DB9 | 4 | 2 | 1 | 1 | √ | 95 x 115 x 41 |
| 2N-20MT-CFB | 12 đầu vào, 8 đầu ra | Cổng vuông DB9 | X | X | 1 | X | X | 95 x 115 x 41 |
| 2N-24MT-CFB | 14 đầu vào, 10 đầu ra | Cổng vuông DB9 | 6 | 2 | 1 | 1 | √ | 123 x 116 x 41 |
| 2N-32MT-CYB | 16 đầu vào, 16 đầu ra | MD8 miệng tròn | 6 | 2 | 1 | 1 | √ | 147 x 117 x 41 |
| 2N-48MT-CFB | 24 đầu vào, 24 đầu ra | Cổng vuông DB9 | 6 | 2 | 1 | 1 | √ | 175 x 125 x 53 |
3. Thông Số Đầu Vào/Đầu Ra
| Loại | Phạm vi | Chi tiết |
|---|---|---|
| Đầu vào X | X0-X377 | 265 điểm (phần cứng: X0-X77, 64 điểm) |
| Đầu ra Y | Y0-Y377 | 265 điểm (phần cứng: Y0-Y77, 64 điểm) |
| Rơ le phụ M | M0-M499 | 500 điểm (sử dụng chung) |
| M500-M1023 | 524 điểm (giữ) | |
| M1024-M3071 | 2048 điểm (giữ) | |
| M8000-M8255 | 255 điểm (đặc biệt) | |
| Rơ le trạng thái S | S0-S9 | 10 điểm (khởi tạo) |
| S10-S499 | 490 điểm (sử dụng chung) | |
| S500-S999 | 500 điểm (giữ) | |
| Bộ đếm thời gian T | T0-T199 | 200 điểm (100ms) |
| T200-T245 | 46 điểm (10ms) | |
| T246-T249 | 4 điểm (1ms tích lũy) | |
| T250-T255 | 6 điểm (100ms tích lũy) | |
| Bộ đếm C | C0-C99 | 100 điểm (sử dụng chung) |
| C100-C199 | 100 điểm (giữ) | |
| C200-C219 | 20 điểm (sử dụng chung) | |
| C200-C234 | 15 điểm (giữ) | |
| C235-C255 | 20 điểm (giữ tốc độ cao) | |
| Đăng ký D/V/Z | D0-D199 | 200 điểm (sử dụng chung) |
| D200-D511 | 312 điểm (giữ) | |
| D512-D7999 | 7488 điểm (giữ) | |
| D8000-D8195 | 195 điểm (giữ) | |
| D8196-D8255 | 59 điểm (đặc biệt) | |
| Con trỏ lồng nhau | N0-N7 | 8 điểm (để kiểm soát tổng thể) |
| Con trỏ nhánh P | P0-P127 | 128 điểm (cho lệnh nhảy và lệnh con) |
4. Thông Số Điện và Giao Tiếp
| Thông số | Chi tiết |
|---|---|
| Nguồn cấp | DC24V |
| Giao tiếp truyền thông | RS232 (tích hợp sẵn), RS485 (module mở rộng) |
| Tín hiệu đầu vào | DC24V (X0-X15) |
| Tín hiệu đầu ra | Relay hoặc Transistor |
| Giao diện tương tự | - Mở rộng 6AD: 0-10V/0-20mA/NTC - Mở rộng 2DA: 0-10V/0-20mA |
| Hỗ trợ lịch vạn niên | Độ chính xác cao |
5. Chức Năng Chính
| Model | Chức năng chính |
|---|---|
| 2N-24MR-CYB | 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 8AD/2DA |
| 2N-24MR-CFB | 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-24MT-CFB | 14 đầu vào, 10 đầu ra, RS232, đầu ra Transistor, mở rộng 6AD/2DA |
| 2N-40MR-CYB | 24 đầu vào, 16 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-48MR-CYB | 24 đầu vào, 24 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-60MR-CFB | 32 đầu vào, 28 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 2AD |
6. Kích Thước và Trọng Lượng
| Model | Kích thước (mm) | Trọng lượng (g) |
|---|---|---|
| 1N-20MR-CFB | 95 x 115 x 41 | ~300 |
| 2N-24MR-CFB | 123 x 116 x 41 | ~400 |
| 2N-40MR-CYB | 147 x 117 x 41 | ~500 |
| 2N-48MR-CYB | 175 x 125 x 53 | ~600 |
| 2N-60MR-CFB | 215 x 125 x 41 | ~700 |
7. Các Tính Năng Đặc Biệt
- Hỗ trợ lập trình bằng phần mềm chuyên dụng : Tương thích với GX Developer hoặc phần mềm tương đương.
- Bảo mật chương trình : Hỗ trợ mật khẩu bảo vệ chương trình (mật khẩu mặc định:
12345678). - Khả năng mở rộng : Hỗ trợ thêm module truyền thông RS485, module cân, và lịch vạn niên.
- Tốc độ xử lý : Bộ xử lý 32-bit công nghiệp, tốc độ nhanh hơn so với các dòng PLC phổ thông khác.
- Dung lượng chương trình : Hỗ trợ tối đa 8000 bước lập trình.
Sơ Đồ Đấu Dây
Đấu dây đầu vào (Input)
- Nguồn cấp : DC24V
- Các chân đầu vào : X0-X15 (DC24V)
- GND : OV
Đấu dây đầu ra (Output)
- Relay : Y0-Y7 (AC/DC, tải tối đa 2A/điểm)
- Transistor : Y0-Y7 (DC24V, tải tối đa 0.5A/điểm)
Giao tiếp truyền thông
- RS232 : Cổng DB9 vuông
- RS485 : Module mở rộng (A+, B-)
Ứng Dụng Thực Tế
- Điều khiển máy móc tự động : Băng tải, robot, đèn tín hiệu.
- Giám sát quy trình sản xuất : Hệ thống đóng gói, phân loại sản phẩm.
- Ứng dụng IoT : Kết nối với cảm biến, HMI, và hệ thống SCADA.
- Điều khiển động cơ : Servo, stepper, và động cơ AC/DC.
Lưu Ý Quan Trọng
- Khả năng tương thích : Hoàn toàn tương đương với Mitsubishi FX1N về phần mềm và giao tiếp.
- Hỗ trợ lệnh 32-bit : Tất cả các model đều hỗ trợ lệnh 32-bit trong lệnh chức năng Fx2N (tiền tố
Dhoặc hậu tốP).
==========================================
