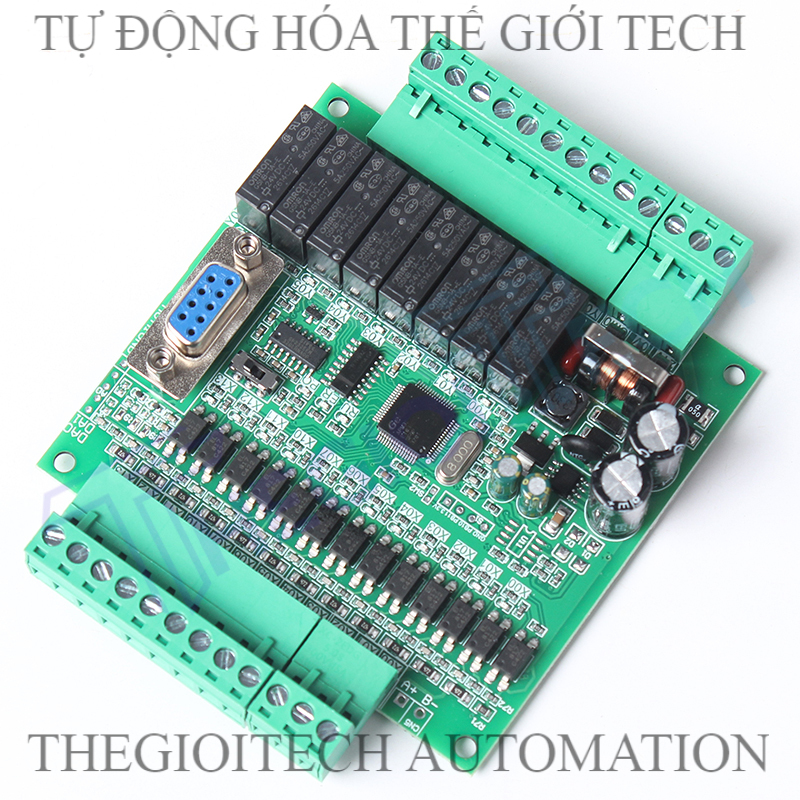

Board mạch PLC HK FX2N 20MR CFB - 12 Input/8 Output RELAY RS232 Mạch trần & Có vỏ gắn ray DC24V, GX Works2 Mitsubishi - 2N-20MR-CFB mạch - 32990 _{Yêu thích}

     Model: RK-1N

Thương hiệu: Ruikong (睿控)

Xuất xứ: Trung Quốc đại lục

Phân loại màu sắc:



1N-20MR-CFB bảng mạch trần

1N-20MR-CFB + đế

1N-20MR-CFB + vỏ ngoài

2N-20MR-CFB + vỏ ngoài

2N-20MR-CFB + đế

2N-20MR-CFB bảng mạch trần

Lắp thêm module truyền thông 485

Lắp thêm lịch vạn niên độ chính xác cao

Module cân (4 kênh)

Thông Số Kỹ Thuật PLC RK-1N Series

1. Thông Tin Chung

• Model : RK-1N
• Thương hiệu : Ruikong (睿控)
• Xuất xứ : Trung Quốc đại lục
• Ứng dụng : Điều khiển logic lập trình được (PLC), tự động hóa công nghiệp, giám sát hệ thống.

---

Thông Số Kỹ Thuật PLC RK-1N Series

Model	Đầu vào/Đầu ra	Giao tiếp RS232	AD/NTC	DA	RS485	CAN	Lịch vạn niên	Kích thước (mm)
2N-10MR-CFB	6 đầu vào, 4 đầu ra	Cổng vuông DB9	4	2	1	1	√	95 x 115 x 41
2N-10MR-LFB	6 đầu vào, 4 đầu ra	Cổng vuông DB9	2	1	1	-	-	73 x 115 x 41
2N-16MR-CYB	10 đầu vào, 6 đầu ra	MD8 miệng tròn	4	2	1	1	√	95 x 115 x 41
2N-20MR-CYB	12 đầu vào, 8 đầu ra	MD8 miệng tròn	X	X	1	X	X	95 x 115 x 41
2N-20MR-CFB	12 đầu vào, 8 đầu ra	Cổng vuông DB9	X	X	1	X	X	95 x 115 x 41
1N-20MR-CFB	12 đầu vào, 8 đầu ra	Cổng vuông DB9	X	X	1	X	X	95 x 115 x 41
2N-24MR-CYB	14 đầu vào, 10 đầu ra	MD8 miệng tròn	8	2	1	1	√	123 x 116 x 41
2N-24MR-CFB	14 đầu vào, 10 đầu ra	Cổng vuông DB9	6	2	1	1	√	123 x 116 x 41
2N-30MR-CFB	16 đầu vào, 14 đầu ra	Cổng vuông DB9	4	2	1	1	√	123 x 116 x 41
2N-30MR-CYB	16 đầu vào, 14 đầu ra	MD8 miệng tròn	6	2	1	1	√	147 x 117 x 41
2N-32MR-CYB	16 đầu vào, 16 đầu ra	MD8 miệng tròn	6	2	1	1	√	147 x 117 x 41
2N-40MR-CYB	24 đầu vào, 16 đầu ra	MD8 miệng tròn	6	2	1	1	√	175 x 125 x 53
2N-44MR-CYB	24 đầu vào, 20 đầu ra	MD8 miệng tròn	6	2	1	1	√	175 x 125 x 53
2N-44MR-CFB	24 đầu vào, 20 đầu ra	Cổng vuông DB9	6	X	1	X	X	175 x 125 x 53
2N-48MR-CYB	24 đầu vào, 24 đầu ra	MD8 miệng tròn	6	2	1	1	√	175 x 125 x 53
2N-60MR-CFB	32 đầu vào, 28 đầu ra	Cổng vuông DB9	2	2	1	X	X	215 x 125 x 41
2N-16MT-CFB	10 đầu vào, 6 đầu ra	Cổng vuông DB9	4	2	1	1	√	95 x 115 x 41
2N-20MT-CFB	12 đầu vào, 8 đầu ra	Cổng vuông DB9	X	X	1	X	X	95 x 115 x 41
2N-24MT-CFB	14 đầu vào, 10 đầu ra	Cổng vuông DB9	6	2	1	1	√	123 x 116 x 41
2N-32MT-CYB	16 đầu vào, 16 đầu ra	MD8 miệng tròn	6	2	1	1	√	147 x 117 x 41
2N-48MT-CFB	24 đầu vào, 24 đầu ra	Cổng vuông DB9	6	2	1	1	√	175 x 125 x 53

---

3. Thông Số Đầu Vào/Đầu Ra

Loại	Phạm vi	Chi tiết
Đầu vào X	X0-X377	265 điểm (phần cứng: X0-X77, 64 điểm)
Đầu ra Y	Y0-Y377	265 điểm (phần cứng: Y0-Y77, 64 điểm)
Rơ le phụ M	M0-M499	500 điểm (sử dụng chung)
	M500-M1023	524 điểm (giữ)
	M1024-M3071	2048 điểm (giữ)
	M8000-M8255	255 điểm (đặc biệt)
Rơ le trạng thái S	S0-S9	10 điểm (khởi tạo)
	S10-S499	490 điểm (sử dụng chung)
	S500-S999	500 điểm (giữ)
Bộ đếm thời gian T	T0-T199	200 điểm (100ms)
	T200-T245	46 điểm (10ms)
	T246-T249	4 điểm (1ms tích lũy)
	T250-T255	6 điểm (100ms tích lũy)
Bộ đếm C	C0-C99	100 điểm (sử dụng chung)
	C100-C199	100 điểm (giữ)
	C200-C219	20 điểm (sử dụng chung)
	C200-C234	15 điểm (giữ)
	C235-C255	20 điểm (giữ tốc độ cao)
Đăng ký D/V/Z	D0-D199	200 điểm (sử dụng chung)
	D200-D511	312 điểm (giữ)
	D512-D7999	7488 điểm (giữ)
	D8000-D8195	195 điểm (giữ)
	D8196-D8255	59 điểm (đặc biệt)
Con trỏ lồng nhau	N0-N7	8 điểm (để kiểm soát tổng thể)
Con trỏ nhánh P	P0-P127	128 điểm (cho lệnh nhảy và lệnh con)

---

4. Thông Số Điện và Giao Tiếp

Thông số	Chi tiết
Nguồn cấp	DC24V
Giao tiếp truyền thông	RS232 (tích hợp sẵn), RS485 (module mở rộng)
Tín hiệu đầu vào	DC24V (X0-X15)
Tín hiệu đầu ra	Relay hoặc Transistor
Giao diện tương tự	- Mở rộng 6AD: 0-10V/0-20mA/NTC<br>- Mở rộng 2DA: 0-10V/0-20mA
Hỗ trợ lịch vạn niên	Độ chính xác cao

---

5. Chức Năng Chính

Model	Chức năng chính
2N-24MR-CYB	14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 8AD/2DA
2N-24MR-CFB	14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-24MT-CFB	14 đầu vào, 10 đầu ra, RS232, đầu ra Transistor, mở rộng 6AD/2DA
2N-40MR-CYB	24 đầu vào, 16 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-48MR-CYB	24 đầu vào, 24 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-60MR-CFB	32 đầu vào, 28 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 2AD

---

6. Kích Thước và Trọng Lượng

Model	Kích thước (mm)	Trọng lượng (g)
1N-20MR-CFB	95 x 115 x 41	~300
2N-24MR-CFB	123 x 116 x 41	~400
2N-40MR-CYB	147 x 117 x 41	~500
2N-48MR-CYB	175 x 125 x 53	~600
2N-60MR-CFB	215 x 125 x 41	~700

---

7. Các Tính Năng Đặc Biệt

• Hỗ trợ lập trình bằng phần mềm chuyên dụng : Tương thích với GX Developer hoặc phần mềm tương đương.
• Bảo mật chương trình : Hỗ trợ mật khẩu bảo vệ chương trình (mật khẩu mặc định: 12345678).
• Khả năng mở rộng : Hỗ trợ thêm module truyền thông RS485, module cân, và lịch vạn niên.
• Tốc độ xử lý : Bộ xử lý 32-bit công nghiệp, tốc độ nhanh hơn so với các dòng PLC phổ thông khác.
• Dung lượng chương trình : Hỗ trợ tối đa 8000 bước lập trình.

---

Sơ Đồ Đấu Dây

Đấu dây đầu vào (Input)

• Nguồn cấp : DC24V
• Các chân đầu vào : X0-X15 (DC24V)
• GND : OV

Đấu dây đầu ra (Output)

• Relay : Y0-Y7 (AC/DC, tải tối đa 2A/điểm)
• Transistor : Y0-Y7 (DC24V, tải tối đa 0.5A/điểm)

Giao tiếp truyền thông

• RS232 : Cổng DB9 vuông
• RS485 : Module mở rộng (A+, B-)

---

Ứng Dụng Thực Tế

• Điều khiển máy móc tự động : Băng tải, robot, đèn tín hiệu.
• Giám sát quy trình sản xuất : Hệ thống đóng gói, phân loại sản phẩm.
• Ứng dụng IoT : Kết nối với cảm biến, HMI, và hệ thống SCADA.
• Điều khiển động cơ : Servo, stepper, và động cơ AC/DC.

---

Lưu Ý Quan Trọng

• Khả năng tương thích : Hoàn toàn tương đương với Mitsubishi FX1N về phần mềm và giao tiếp.
• Hỗ trợ lệnh 32-bit : Tất cả các model đều hỗ trợ lệnh 32-bit trong lệnh chức năng Fx2N (tiền tố D hoặc hậu tố P).

==========================================
