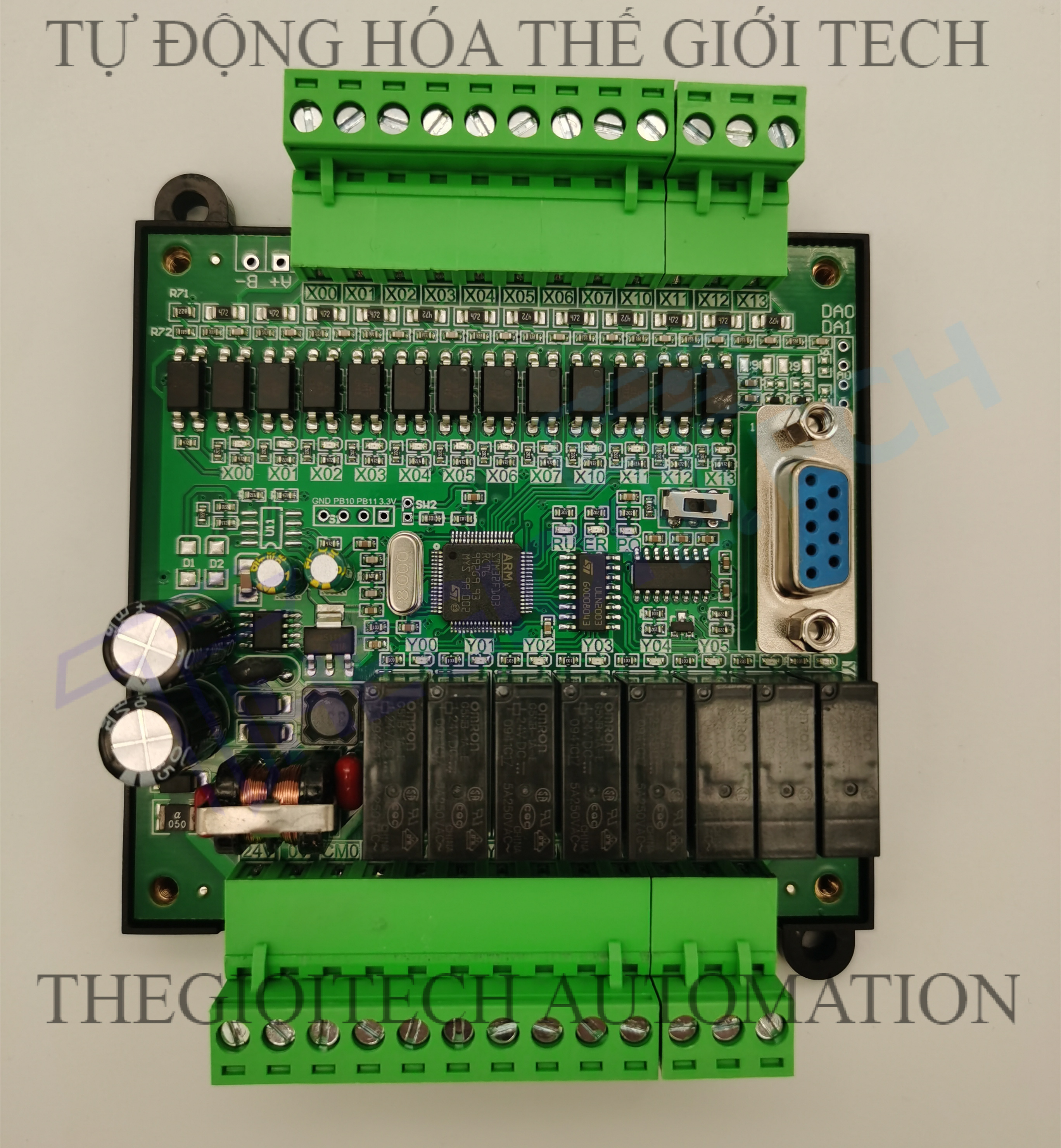

Board mạch PLC HK FX1N 20MR CFB- 12 Input/8 Output RELAY RS232/RS485 Mạch trần & Có vỏ gắn ray DC24V, GX Works2 Mitsubishi - 1N-20MR-CFB đế - 32985 Yêu thích
1500 Lượt đã xem
500 Lượt mua thành công
Giá: Liên hệ
Thông tin chi tiết
Đánh giá
Bình luận
Model: RK-1N
Thương hiệu: Ruikong (睿控)
Xuất xứ: Trung Quốc đại lục
Phân loại màu sắc:
1N-20MR-CFB bảng mạch trần
1N-20MR-CFB + đế
1N-20MR-CFB + vỏ ngoài
2N-20MR-CFB + vỏ ngoài
2N-20MR-CFB + đế
2N-20MR-CFB bảng mạch trần
Lắp thêm module truyền thông 485
Lắp thêm lịch vạn niên độ chính xác cao
Module cân (4 kênh)
Thông Số Kỹ Thuật PLC RK-1N Series
FX1N-20MR là PLC công nghiệp đa năng được biết đến vì khả năng tương thích với các tiêu chuẩn PLC Mitsubishi của Nhật Bản. Với tốc độ truyền dữ liệu mặc định là 19200, nó cung cấp khả năng điều khiển đáng tin cậy cho nhiều ứng dụng.
Các tính năng và chức năng chính:
- Lập trình sơ đồ bậc thang: Viết chương trình ứng dụng sử dụng ngôn ngữ sơ đồ bậc thang với sự hỗ trợ của Mitsubishi GX Developer 8. XX và GX-WORK2, đảm bảo tùy chỉnh dễ dàng.
- Điện áp hoạt động: Hoạt động trong phạm vi điện áp DC từ 22V đến 28V, cung cấp nguồn điện ổn định.
- Khả năng chịu tải của rơle: Có khả năng xử lý tới 5A ở điện áp AC không quá 220V và lên tới 5A ở điện áp DC không quá 30V.
- Kết nối HMI: Hỗ trợ kết nối với nhiều màn hình cảm ứng tương thích với FX1N, chẳng hạn như Yukong, Xiankong, Stepco, Weiluntong và Kunluntongtai, giúp nó phù hợp với nhiều thương hiệu màn hình cảm ứng khác nhau.
- Lập trình và giám sát toàn diện: Cung cấp hỗ trợ cho lập trình sơ đồ bậc thang, tải xuống, giám sát, giám sát thành phần phần mềm hàng loạt và xóa bộ nhớ.
- Cổng chương trình: Có cổng để tải chương trình và giao tiếp với giao diện người-máy.
- MCU 32-bit mạnh mẽ: Kết hợp MCU 32-bit có khả năng phục hồi cao với khả năng chống nhiễu tuyệt vời.
- Bảo vệ bằng mật khẩu: Thực hiện bảo vệ bằng mật khẩu, đảm bảo tính bảo mật của các chương trình nội bộ. Khi mật khẩu được đặt thành "12345678", chức năng đọc chương trình của PLC sẽ bị khóa và chỉ cho phép tải xuống chương trình mà không bật tùy chọn "tham số".
- Thiết kế tương thích điện từ: Được trang bị thiết kế tương thích điện từ hợp lý, cùng với các biện pháp chống nhiễu dựa trên phần mềm để xử lý các môi trường nhiễu phức tạp.
- Giao tiếp màn hình cảm ứng: Giao tiếp với PLC thông qua bất kỳ màn hình cảm ứng nào hỗ trợ FX1N với giao diện 232.
2. Phân Loại Sản Phẩm
| Phiên bản | Mô tả |
|---|---|
| 1N-20MR-CFB | Bảng mạch trần |
| 1N-20MR-CFB + đế | Có đế lắp đặt |
| 1N-20MR-CFB + vỏ ngoài | Có vỏ bảo vệ |
| 2N-20MR-CFB + vỏ ngoài | Phiên bản nâng cao với vỏ bảo vệ |
| 2N-20MR-CFB + đế | Phiên bản nâng cao với đế lắp đặt |
| 2N-20MR-CFB bảng mạch trần | Bảng mạch trần cho phiên bản nâng cao |
| Module truyền thông 485 | Hỗ trợ giao tiếp RS485 |
| Lịch vạn niên độ chính xác cao | Tích hợp lịch vạn niên |
| Module cân (4 kênh) | Hỗ trợ cân điện tử 4 kênh |
3. Thông Số Đầu Vào/Đầu Ra
| Loại | Phạm vi | Chi tiết |
|---|---|---|
| Đầu vào X | X0-X377 | 265 điểm (phần cứng: X0-X77, 64 điểm) |
| Đầu ra Y | Y0-Y377 | 265 điểm (phần cứng: Y0-Y77, 64 điểm) |
| Rơ le phụ M | M0-M499 | 500 điểm (sử dụng chung) |
| M500-M1023 | 524 điểm (giữ) | |
| M1024-M3071 | 2048 điểm (giữ) | |
| M8000-M8255 | 255 điểm (đặc biệt) | |
| Rơ le trạng thái S | S0-S9 | 10 điểm (khởi tạo) |
| S10-S499 | 490 điểm (sử dụng chung) | |
| S500-S999 | 500 điểm (giữ) | |
| Bộ đếm thời gian T | T0-T199 | 200 điểm (100ms) |
| T200-T245 | 46 điểm (10ms) | |
| T246-T249 | 4 điểm (1ms tích lũy) | |
| T250-T255 | 6 điểm (100ms tích lũy) | |
| Bộ đếm C | C0-C99 | 100 điểm (sử dụng chung) |
| C100-C199 | 100 điểm (giữ) | |
| C200-C219 | 20 điểm (sử dụng chung) | |
| C200-C234 | 15 điểm (giữ) | |
| C235-C255 | 20 điểm (giữ tốc độ cao) | |
| Đăng ký D/V/Z | D0-D199 | 200 điểm (sử dụng chung) |
| D200-D511 | 312 điểm (giữ) | |
| D512-D7999 | 7488 điểm (giữ) | |
| D8000-D8195 | 195 điểm (giữ) | |
| D8196-D8255 | 59 điểm (đặc biệt) | |
| Con trỏ lồng nhau | N0-N7 | 8 điểm (để kiểm soát tổng thể) |
| Con trỏ nhánh P | P0-P127 | 128 điểm (cho lệnh nhảy và lệnh con) |
4. Thông Số Điện và Giao Tiếp
| Thông số | Chi tiết |
|---|---|
| Nguồn cấp | DC24V |
| Giao tiếp truyền thông | RS232 (tích hợp sẵn), RS485 (module mở rộng) |
| Tín hiệu đầu vào | DC24V (X0-X15) |
| Tín hiệu đầu ra | Relay hoặc Transistor |
| Giao diện tương tự | - Mở rộng 6AD: 0-10V/0-20mA/NTC<br>- Mở rộng 2DA: 0-10V/0-20mA |
| Hỗ trợ lịch vạn niên | Độ chính xác cao |
5. Chức Năng Chính
| Model | Chức năng chính |
|---|---|
| 2N-24MR-CYB | 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 8AD/2DA |
| 2N-24MR-CFB | 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-24MT-CFB | 14 đầu vào, 10 đầu ra, RS232, đầu ra Transistor, mở rộng 6AD/2DA |
| 2N-40MR-CYB | 24 đầu vào, 16 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-48MR-CYB | 24 đầu vào, 24 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA |
| 2N-60MR-CFB | 32 đầu vào, 28 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 2AD |
6. Kích Thước và Trọng Lượng
| Model | Kích thước (mm) | Trọng lượng (g) |
|---|---|---|
| 1N-20MR-CFB | 95 x 115 x 41 | ~300 |
| 2N-24MR-CFB | 123 x 116 x 41 | ~400 |
| 2N-40MR-CYB | 147 x 117 x 41 | ~500 |
| 2N-48MR-CYB | 175 x 125 x 53 | ~600 |
| 2N-60MR-CFB | 215 x 125 x 41 | ~700 |
7. Các Tính Năng Đặc Biệt
- Hỗ trợ lập trình bằng phần mềm chuyên dụng : Tương thích với GX Developer hoặc phần mềm tương đương.
- Bảo mật chương trình : Hỗ trợ mật khẩu bảo vệ chương trình (mật khẩu mặc định:
12345678). - Khả năng mở rộng : Hỗ trợ thêm module truyền thông RS485, module cân, và lịch vạn niên.
- Tốc độ xử lý : Bộ xử lý 32-bit công nghiệp, tốc độ nhanh hơn so với các dòng PLC phổ thông khác.
- Dung lượng chương trình : Hỗ trợ tối đa 8000 bước lập trình.
Sơ Đồ Đấu Dây
Đấu dây đầu vào (Input)
- Nguồn cấp : DC24V
- Các chân đầu vào : X0-X15 (DC24V)
- GND : OV
Đấu dây đầu ra (Output)
- Relay : Y0-Y7 (AC/DC, tải tối đa 2A/điểm)
- Transistor : Y0-Y7 (DC24V, tải tối đa 0.5A/điểm)
Giao tiếp truyền thông
- RS232 : Cổng DB9 vuông
- RS485 : Module mở rộng (A+, B-)
Ứng Dụng Thực Tế
- Điều khiển máy móc tự động : Băng tải, robot, đèn tín hiệu.
- Giám sát quy trình sản xuất : Hệ thống đóng gói, phân loại sản phẩm.
- Ứng dụng IoT : Kết nối với cảm biến, HMI, và hệ thống SCADA.
- Điều khiển động cơ : Servo, stepper, và động cơ AC/DC.
Lưu Ý Quan Trọng
- Khả năng tương thích : Hoàn toàn tương đương với Mitsubishi FX1N về phần mềm và giao tiếp.
- Hỗ trợ lệnh 32-bit : Tất cả các model đều hỗ trợ lệnh 32-bit trong lệnh chức năng Fx2N (tiền tố
Dhoặc hậu tốP).
==========================================
