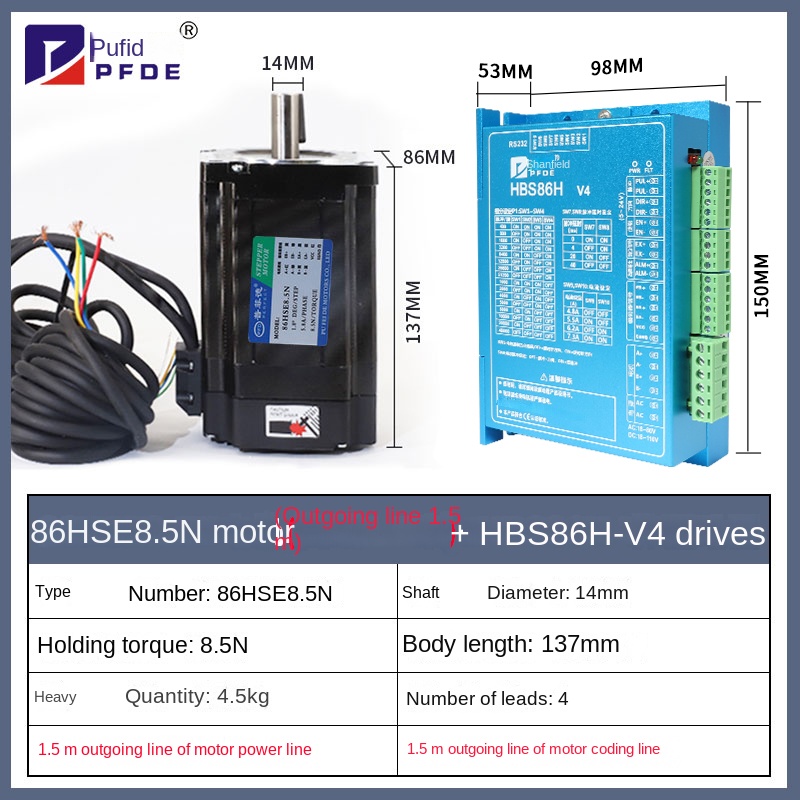

Bộ Động Cơ Bước Vòng Kín 86 Pufide - Mô-men 8.5/12N·m, Driver HBS86H/DL86, Có Phanh, Tự Động Hóa Công Nghiệp

️ Pufide 86 Closed-Loop Stepper – Giải pháp điều khiển chuyển động chính xác cho tự động hóa công nghiệp!

Bộ Động Cơ Bước Vòng Kín 86 (Closed-Loop Stepper Motor) từ thương hiệu Pufide là sản phẩm chất lượng cao, sản xuất tại Trung Quốc . Với mô-men xoắn 8.5N·m và 12N·m , tích hợp driver HBS86H hoặc DL86 cao cấp , tùy chọn dây mã hóa dài 1.5m đến 10m , và cấu hình có phanh/không phanh , bộ động cơ này hỗ trợ nhiều dạng màu sắc ( màu sắc đậm, hồng, trắng, ba, cam, v.v ). Sản phẩm lý tưởng cho máy CNC , máy khắc laser , robot công nghiệp và hệ thống tự động hóa yêu cầu độ chính xác và độ bền cao.

Thông Số Kỹ Thuật

• Thương hiệu : Pufide
• Model : Động cơ bước vòng kín 86 (8,5N·m, 12N·m)
• Loại sản phẩm : Động cơ bước vòng kín (động cơ bước hybrid có bộ mã hóa)
• Level mô-men xoắn :
  • 8.5N·m (giữ), 6N·m (động)
  • 12N·m (giữ), 8N·m (động)
• Tốc độ tối đa : 1200 RPM
• Điện áp tài xế :
  • HBS86H: DC 24-80V hoặc AC 18-60V
  • DL86: Điện áp một chiều 24-80V
• Dòng điện định mức :
  • 8.5N·m: 6A (đỉnh)
  • 12N·m: 6.5A (đỉnh)
• Kích thước khung (Mặt bích) : 86mm x 86mm
• Đường kính xẹp : 14mm (có ngành thì 5mm)
• Chiều dài thân động cơ :
  • 8.5N·m: ~118mm (không phanh), ~145mm (có phanh)
  • 12N·m: ~150mm (không phanh), ~175mm (có phanh)
• Bộ mã hóa (Encoder) :
  • Quang học lũy tiến: 1000 PPR (4000 xung/vòng)
  • Độ phân giải: 0,09°/bước
• Tài xế :
  • HBS86H (phiên bản V4 hoặc cũ): Điều khiển vòng kín, 16 cường độ chia nhỏ (200-51200 bước/vòng)
  • DL86 (cao cấp): Hỗ trợ bước mượt, giảm bậc, hiệu suất tối ưu
• Phanh (tùy chọn) :
  • Loại: Phanh điện từ (phanh 24V, 0.5A)
  • Mô-men phanh: ≥12N·m
• Chiều dài dây :
  • Động cơ nguồn: 0,5m (mặc định)
  • Dây mã hóa: 1.5m, 3m, 5m, 8m, 10m
• Cấp bảo vệ : IP54 (động cơ), IP20 (trình điều khiển)
• Vật liệu :
  • Vỏ động cơ: Hợp kim nhôm sơn tĩnh điện (đa màu)
  • Trục: Thép không gỉ
• Nhiệt độ hoạt động : -10°C đến +50°C
• Độ bền của bậc thang : ≤5,9m/s²
• Điều khiển biểu thức : Pulse/Dir, CW/CCW, RS485 (driver)
• Xuất xứ : Trung Quốc

Phân Loại Sản Phẩm

• Dòng 8.5N·m :
  • 86 Vòng kín 8,5N·m, trình điều khiển HBS86H:
    • Dây mã hóa 1.5m, 3m, 5m, 8m
    • Màu sắc:Màu đậm, hồng phấn, trắng, trắng sữa, xám nhạt, nâu, cam, trong, hoa văn
  • 8.5N·m + DL86 cao cấp:
    • Dây mã hóa 3m, 5m, 8m, 10m
  • 8.5N·m với phanh:
    • Màu xám đậm
• Dòng 12N·m :
  • 86 Vòng kín 12N·m, trình điều khiển HBS86H:
    • Dây mã hóa 1.5m, 3m, 5m, 8m, 10m
    • Màu sắc: Nâu, hồng, đen, cà phê, sô-cô-la
  • 12N·m + DL86 cao cấp:
    • Dây mã hóa 3m, 5m, 8m, 10m
  • 12N·m với phanh:
    • Màu mặc định
• Màu sắc : Màu đậm, hồng phấn, trong, sô-cô-la, Nâu, nâu nhạt, xám nhạt, cam, trắng sữa, trắng, cà phê, hồng, trắng ngà, hoa văn
• Tài xế :
  • HBS86H (V4 hoặc cũ): Tiêu chuẩn, ổn định
  • DL86: Cao cấp, giảm bậc, hiệu suất tối ưu

Ứng Dụng Thực Tế

• Công nghiệp : Điều khiển chính xác trong máy CNC , máy giải quyết , máy cắt plasma với động cơ bước vòng kín 8.5/12N·m .
• Tự động hóa : Ứng dụng trong robot công nghiệp , băng tải , máy đóng gói nhờ driver HBS86H/DL86 mượt mà .
• Sản xuất : Phù hợp cho máy in 3D , máy dệt , thiết bị y tế với phanh an toàn và mã hóa chính xác .
• Dự án kỹ thuật : Tích hợp vào hệ thống AGV , máy kiểm tra tự động với mômen cao và dây dài 10m .

Ưu Điểm Nổi Bật

Hiệu suất cao : Mô-men 8.5/12N·m, mã hoá 1000 PPR, bước nhỏ 0.09°, không mất bước.  Tùy chỉnh linh hoạt : Dây mã hóa 1.5-10m, driver HBS86H/DL86, có/không phanh.  Thiết kế bền bỉ : Động cơ IP54, vỏ nhôm sơn đa màu, chịu rung 5.9m/s², phanh 24V an toàn.  Điều khiển thông minh : Hỗ trợ Pulse/Dir, RS485, chia nhỏ 200-51200 bước/vòng.  Pufide uy tín : Thương hiệu Trung Quốc chất lượng, tối ưu cho tự động hóa.

Hướng Dẫn Sử Dụng

• Kết nối :
  • Nguồn : Driver vào DC 24-80V hoặc AC 18-60V, kiểm tra động cơ nguồn dây.
  • Tín hiệu : Sử dụng Pulse/Dir hoặc RS485, kết nối mã hóa hóa (A+, A-, B+, B-).
  • Phanh : Cấp nguồn 24V cho phanh (nếu có) để xẹp xuống.
• Lắp đặt :
  • Không chịu: Thanh ngang (tải xuống, xẹp X/Y).
  • Có phanh: dọc (xe Z, robot).
  • Cố định khung 86mm, đảm bảo dây mã hóa (1.5-10m) không bị căng thẳng.
• Kiểm tra tốc độ : Cấp nguồn, tốc độ xác minh (<1200 RPM), mô-men (8,5/12N·m), độ sáng trình điều khiển đèn flash.
• Bảo quản : Tránh ăn, nhiệt độ cực đoan để duy trì hiệu suất của động cơ Pufide .
