Rơ-le JQX-14FC NNC69A XinDa - 1Z/2Z, 5A/10A/16A, DC6V/12V/24V, AC24V, 5/8 Chân, Kèm Đế 14F1C/14F2C Công Nghiệp

Rơ-le JQX-14FC NNC69A XinDa - 1Z/2Z, 5A/10A/16A, DC6V/12V/24V, AC24V, 5/8 Chân, Kèm Đế 14F1C/14F2C Công Nghiệp
JQX-14FC 1Z 2Z欣大HHC69A NNC69A DC6V12V24VAC24V16A10A5A G2R

️ Rơ-le NNC69A XinDa – Nhỏ gọn, đa dạng, hiệu suất cao cho điều khiển công nghiệp và tự động hóa!

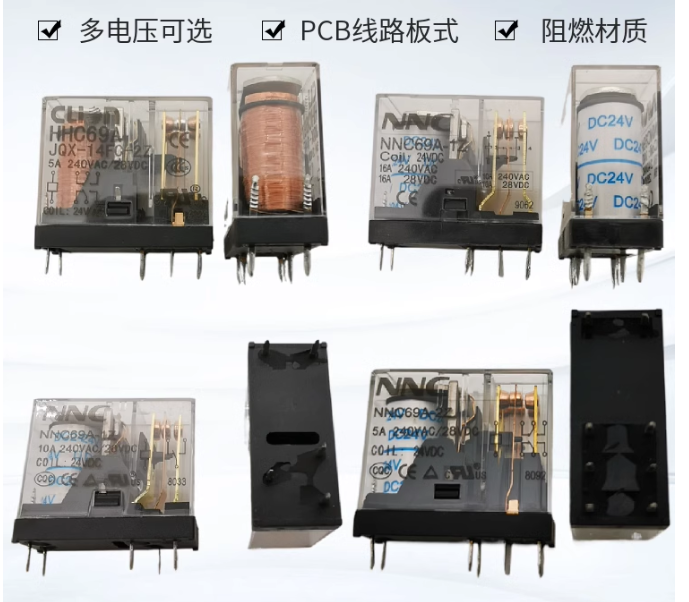

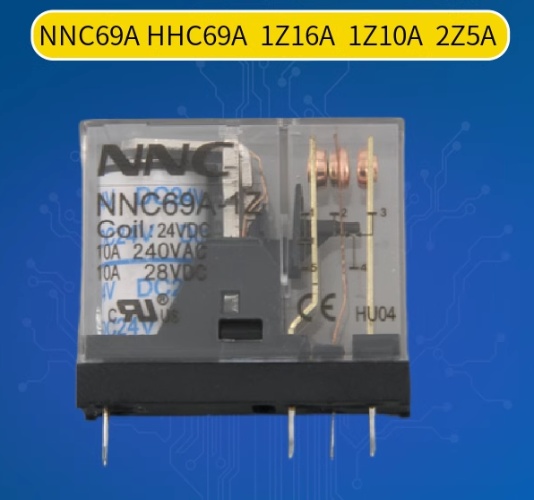

Rơ-le JQX-14FC NNC69A/HHC69A từ thương hiệu NNC (XinDa) là dòng rơ-le nhỏ (mini relay) tương thích chuẩn G2R, sản xuất tại Trung Quốc đại lục. Với các phiên bản 1Z (1NO+1NC) hoặc 2Z (2NO+2NC), dòng tải 5A/10A/16A, điện áp cuộn dây DC6V/12V/24V hoặc AC24V, sản phẩm có thể dùng riêng hoặc kết hợp với đế 14F1C (5 chân) và 14F2C (8 chân), phù hợp cho hệ thống điều khiển PLC, thiết bị gia dụng, và ứng dụng công nghiệp nhẹ.

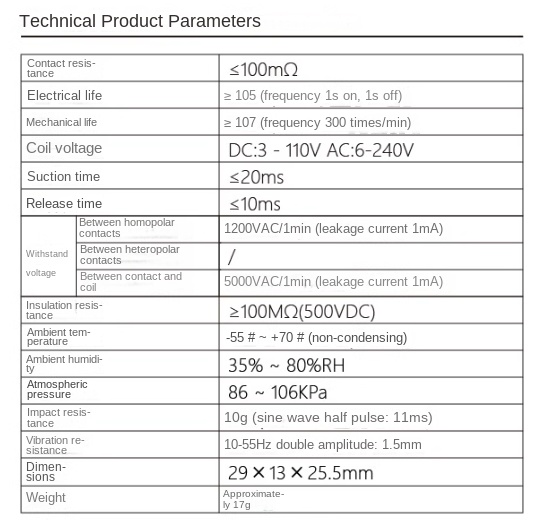

Thông Số Kỹ Thuật

Thông Số	Chi Tiết
Thương hiệu	NNC (XinDa)

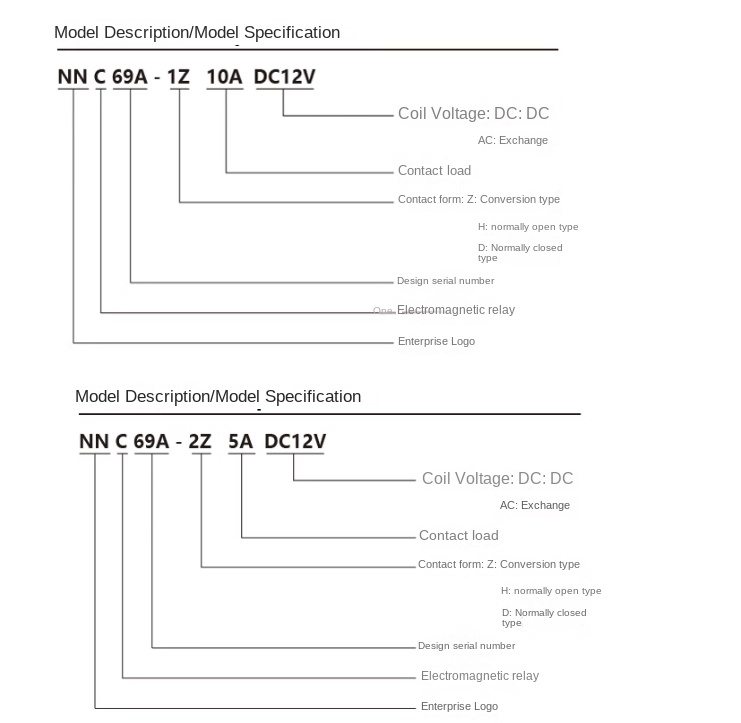

Model	NNC69A (JQX-14FC/HHC69A)

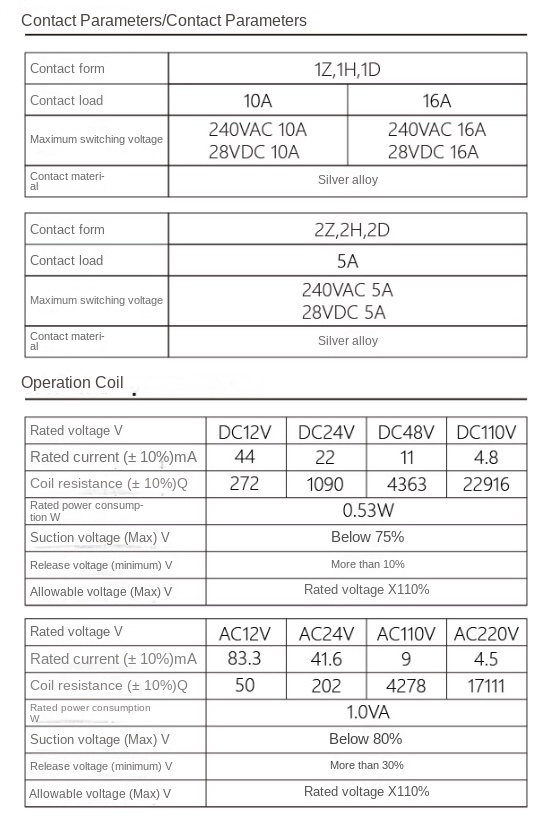

Nguồn cuộn dây	DC6V / DC12V / DC24V / AC24V
Dòng định mức	5A / 10A / 16A (tại 250VAC/30VDC)
Điện áp định mức	250VAC / 30VDC

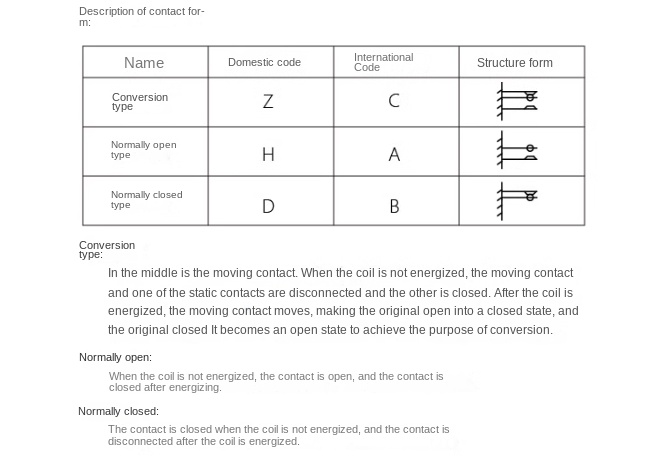

Dạng tiếp điểm	1Z: 1NO+1NC / 2Z: 2NO+2NC

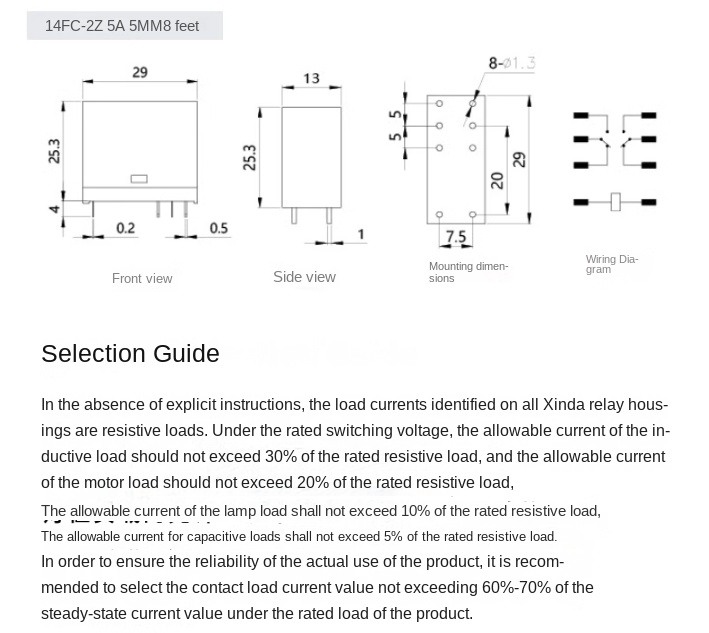

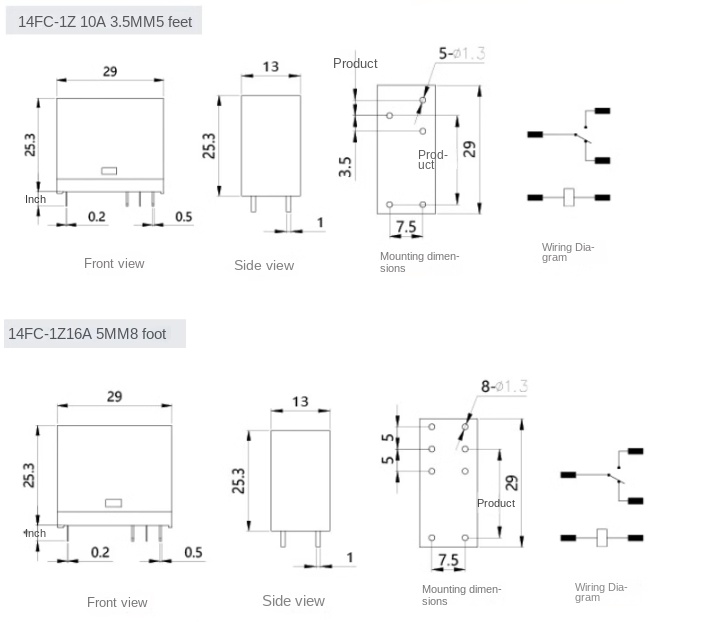

Số chân	5 chân (1Z, 3.5mm) / 8 chân (1Z/2Z, 5mm)
Công suất tải tối đa	1250VA (5A) / 2500VA (10A) / 4000VA (16A)
Điện trở cách điện	≥100MΩ (500VDC)
Thời gian đáp ứng	≤15ms (kích hoạt/thả)
Độ bền cơ học	≥10 triệu lần
Độ bền điện	≥100,000 lần (tải định mức)
Nhiệt độ hoạt động	-40°C đến +85°C
Đế tương thích	14F1C-XZ1 (5 chân) / 14F2C-XZ1 (8 chân)

Phân Loại Sản Phẩm

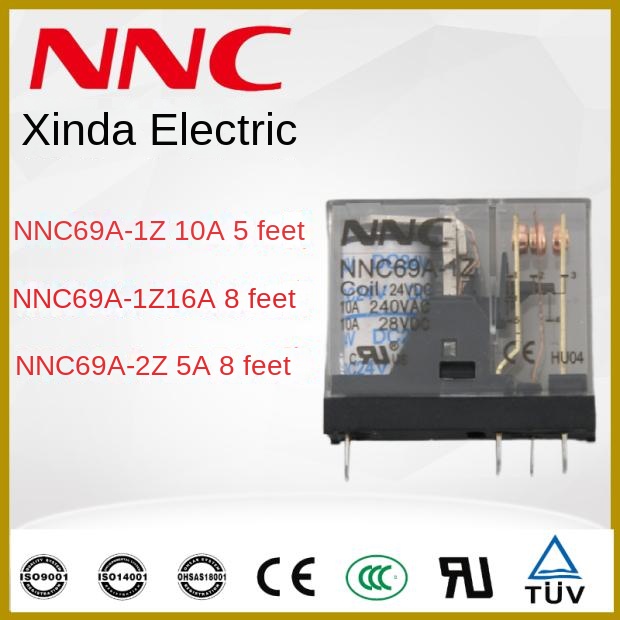

• 1Z 10A 3.5MM DC6V (5 chân): 1NO+1NC, 10A, DC6V.


• 1Z 10A 3.5MM DC12V (5 chân): 1NO+1NC, 10A, DC12V.


• 1Z 10A 3.5MM DC24V (5 chân): 1NO+1NC, 10A, DC24V.


• 1Z 16A 5MM DC12V (8 chân): 1NO+1NC, 16A, DC12V.


• 1Z 16A 5MM DC24V (8 chân): 1NO+1NC, 16A, DC24V.


• 2Z 5A 5MM DC6V (8 chân): 2NO+2NC, 5A, DC6V.


• 2Z 5A 5MM DC12V (8 chân): 2NO+2NC, 5A, DC12V.


• 2Z 5A 5MM DC24V (8 chân): 2NO+2NC, 5A, DC24V.


• 2Z 5A 5MM AC24V (8 chân): 2NO+2NC, 5A, AC24V.


• 14F1C-XZ1 (5 chân): Đế hàn cho rơ-le 1Z, 5 chân.


• 14F2C-XZ1 (8 chân): Đế hàn cho rơ-le 1Z/2Z, 8 chân.

Ứng Dụng Thực Tế

● Tự động hóa: Điều khiển tín hiệu trong PLC, vi điều khiển, hệ thống giám sát.
● Thiết bị gia dụng: Bật/tắt quạt, máy bơm nhỏ, đèn gia đình.
● Công nghiệp nhẹ: Kích hoạt van điện từ, động cơ nhỏ trong máy móc.
● Hệ thống điện: Sử dụng trong tủ điều khiển, bảng phân phối tiết kiệm không gian.

Ưu Điểm Nổi Bật

Đa dạng dòng tải: 5A/10A/16A, đáp ứng nhiều mức tải từ nhỏ đến trung bình.
Tiếp điểm linh hoạt: 1Z (1NO+1NC) hoặc 2Z (2NO+2NC), phù hợp nhiều mạch.
Đế hàn tiện lợi: 14F1C/14F2C giúp kết nối chắc chắn, dễ thay thế.
Độ bền cao: Hoạt động hơn 10 triệu lần cơ học, 100,000 lần điện.
Thương hiệu XinDa: Chất lượng ổn định, giá cạnh tranh từ Trung Quốc.

Hướng Dẫn Sử Dụng

• Không đế:



  • 1Z (5 chân): 2 chân cuộn dây (DC6V/12V/24V), 3 chân tiếp điểm (1NO+1NC).


  • 1Z/2Z (8 chân): 2 chân cuộn dây (DC6V/12V/24V, AC24V), 6 chân tiếp điểm.




• Có đế (14F1C/14F2C):



  • Cắm rơ-le vào đế, hàn dây vào chân đế theo sơ đồ (có ký hiệu).




• Cấp nguồn cuộn dây (DC6V/12V/24V hoặc AC24V), kiểm tra tiếp điểm đóng/mở bằng tải thử.


• Lắp đặt ở nơi khô ráo, tránh nhiệt độ quá cao để đảm bảo tuổi thọ.

Chính Sách Mua Hàng

Giá bán: Liên hệ để nhận báo giá theo tùy chọn (rơ-le/đế)!
Mua số lượng lớn: Chiết khấu từ 20 sản phẩm, ưu đãi cho dự án.
Giao hàng: Ship COD toàn quốc, giao nhanh 24-48h.
Bảo hành: 6 tháng, đổi trả miễn phí nếu lỗi nhà sản xuất (tiếp điểm lỗi, cuộn dây hỏng).
