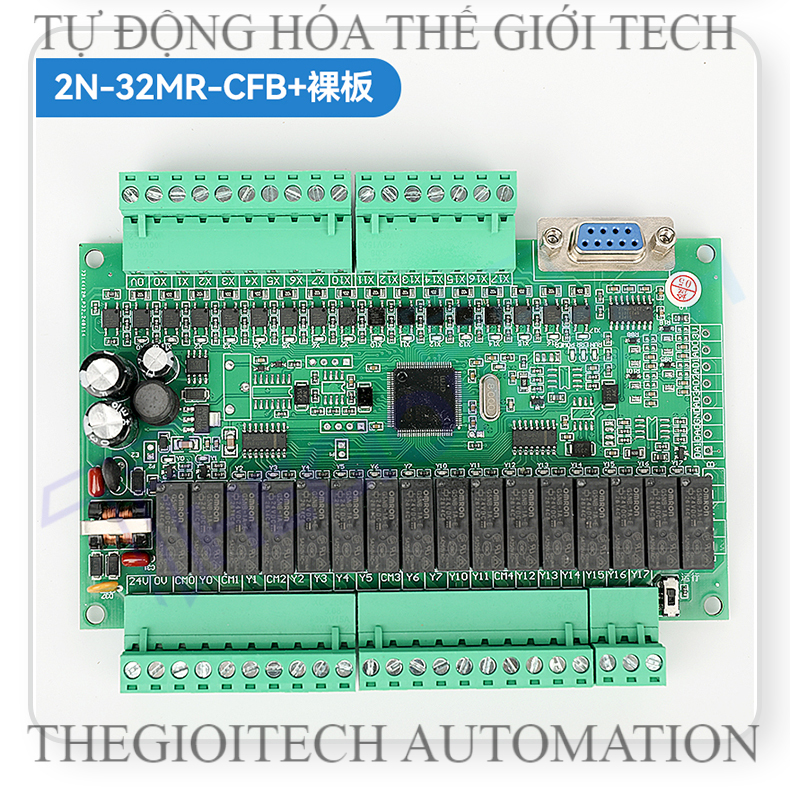

Board mạch PLC HK FX2N 32MR CFB- 16 Input/16 Output RELAY | RS232 Mạch trần & Có vỏ gắn ray | DC24V, GX Works2 Mitsubishi

Số lượng

Mô tả sản phẩm




Thông Số Kỹ Thuật PLC RK-1N Series


1. Thông Tin Chung



  • Model : RK-1N

  • Thương hiệu : Ruikong (睿控)

  • Xuất xứ : Trung Quốc đại lục

  • Ứng dụng : Điều khiển logic lập trình được (PLC), tự động hóa công nghiệp, giám sát hệ thống.



Thông Số Kỹ Thuật PLC RK-1N Series

























































































































































































































































Model Đầu vào/Đầu ra Giao tiếp RS232          AD/NTC    DA RS485 CAN Lịch vạn niên Kích thước (mm)
2N-10MR-CFB 6 đầu vào, 4 đầu ra Cổng vuông DB9 4 2 1 1 √ 95 x 115 x 41
2N-10MR-LFB 6 đầu vào, 4 đầu ra Cổng vuông DB9 2 1 1 - - 73 x 115 x 41
2N-16MR-CYB 10 đầu vào, 6 đầu ra MD8 miệng tròn 4 2 1 1 √ 95 x 115 x 41
2N-20MR-CYB 12 đầu vào, 8 đầu ra MD8 miệng tròn X X 1 X X 95 x 115 x 41
2N-20MR-CFB 12 đầu vào, 8 đầu ra Cổng vuông DB9 X X 1 X X 95 x 115 x 41
1N-20MR-CFB 12 đầu vào, 8 đầu ra Cổng vuông DB9 X X 1 X X 95 x 115 x 41
2N-24MR-CYB 14 đầu vào, 10 đầu ra MD8 miệng tròn 8 2 1 1 √ 123 x 116 x 41
2N-24MR-CFB 14 đầu vào, 10 đầu ra Cổng vuông DB9 6 2 1 1 √ 123 x 116 x 41
2N-30MR-CFB 16 đầu vào, 14 đầu ra Cổng vuông DB9 4 2 1 1 √ 123 x 116 x 41
2N-30MR-CYB 16 đầu vào, 14 đầu ra MD8 miệng tròn 6 2 1 1 √ 147 x 117 x 41
2N-32MR-CYB 16 đầu vào, 16 đầu ra MD8 miệng tròn 6 2 1 1 √ 147 x 117 x 41
2N-40MR-CYB 24 đầu vào, 16 đầu ra MD8 miệng tròn 6 2 1 1 √ 175 x 125 x 53
2N-44MR-CYB 24 đầu vào, 20 đầu ra MD8 miệng tròn 6 2 1 1 √ 175 x 125 x 53
2N-44MR-CFB 24 đầu vào, 20 đầu ra Cổng vuông DB9 6 X 1 X X 175 x 125 x 53
2N-48MR-CYB 24 đầu vào, 24 đầu ra MD8 miệng tròn 6 2 1 1 √ 175 x 125 x 53
2N-60MR-CFB 32 đầu vào, 28 đầu ra Cổng vuông DB9 2 2 1 X X 215 x 125 x 41
2N-16MT-CFB 10 đầu vào, 6 đầu ra Cổng vuông DB9 4 2 1 1 √ 95 x 115 x 41
2N-20MT-CFB 12 đầu vào, 8 đầu ra Cổng vuông DB9 X X 1 X X 95 x 115 x 41
2N-24MT-CFB 14 đầu vào, 10 đầu ra Cổng vuông DB9 6 2 1 1 √ 123 x 116 x 41
2N-32MT-CYB 16 đầu vào, 16 đầu ra MD8 miệng tròn 6 2 1 1 √ 147 x 117 x 41
2N-48MT-CFB 24 đầu vào, 24 đầu ra Cổng vuông DB9 6 2 1 1 √ 175 x 125 x 53



3. Thông Số Đầu Vào/Đầu Ra









































































































































Loại Phạm vi Chi tiết
Đầu vào X X0-X377 265 điểm (phần cứng: X0-X77, 64 điểm)
Đầu ra Y Y0-Y377 265 điểm (phần cứng: Y0-Y77, 64 điểm)
Rơ le phụ M M0-M499 500 điểm (sử dụng chung)
  M500-M1023 524 điểm (giữ)
  M1024-M3071 2048 điểm (giữ)
  M8000-M8255 255 điểm (đặc biệt)
Rơ le trạng thái S S0-S9 10 điểm (khởi tạo)
  S10-S499 490 điểm (sử dụng chung)
  S500-S999 500 điểm (giữ)
Bộ đếm thời gian T T0-T199 200 điểm (100ms)
  T200-T245 46 điểm (10ms)
  T246-T249 4 điểm (1ms tích lũy)
  T250-T255 6 điểm (100ms tích lũy)
Bộ đếm C C0-C99 100 điểm (sử dụng chung)
  C100-C199 100 điểm (giữ)
  C200-C219 20 điểm (sử dụng chung)
  C200-C234 15 điểm (giữ)
  C235-C255 20 điểm (giữ tốc độ cao)
Đăng ký D/V/Z D0-D199 200 điểm (sử dụng chung)
  D200-D511 312 điểm (giữ)
  D512-D7999 7488 điểm (giữ)
  D8000-D8195 195 điểm (giữ)
  D8196-D8255 59 điểm (đặc biệt)
Con trỏ lồng nhau N0-N7 8 điểm (để kiểm soát tổng thể)
Con trỏ nhánh P P0-P127 128 điểm (cho lệnh nhảy và lệnh con)





4. Thông Số Điện và Giao Tiếp



































Thông số Chi tiết
Nguồn cấp DC24V
Giao tiếp truyền thông RS232 (tích hợp sẵn), RS485 (module mở rộng)
Tín hiệu đầu vào DC24V (X0-X15)
Tín hiệu đầu ra Relay hoặc Transistor
Giao diện tương tự - Mở rộng 6AD: 0-10V/0-20mA/NTC<br>- Mở rộng 2DA: 0-10V/0-20mA
Hỗ trợ lịch vạn niên Độ chính xác cao





5. Chức Năng Chính



































Model Chức năng chính
2N-24MR-CYB 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 8AD/2DA
2N-24MR-CFB 14 đầu vào, 10 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-24MT-CFB 14 đầu vào, 10 đầu ra, RS232, đầu ra Transistor, mở rộng 6AD/2DA
2N-40MR-CYB 24 đầu vào, 16 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-48MR-CYB 24 đầu vào, 24 đầu ra, RS485, hỗ trợ lịch vạn niên, mở rộng 6AD/2DA
2N-60MR-CFB 32 đầu vào, 28 đầu ra, RS232, hỗ trợ lịch vạn niên, mở rộng 2AD





6. Kích Thước và Trọng Lượng





































Model Kích thước (mm) Trọng lượng (g)
1N-20MR-CFB 95 x 115 x 41 ~300
2N-24MR-CFB 123 x 116 x 41 ~400
2N-40MR-CYB 147 x 117 x 41 ~500
2N-48MR-CYB 175 x 125 x 53 ~600
2N-60MR-CFB 215 x 125 x 41 ~700





7. Các Tính Năng Đặc Biệt



  • Hỗ trợ lập trình bằng phần mềm chuyên dụng : Tương thích với GX Developer hoặc phần mềm tương đương.

  • Bảo mật chương trình : Hỗ trợ mật khẩu bảo vệ chương trình (mật khẩu mặc định: 12345678).

  • Khả năng mở rộng : Hỗ trợ thêm module truyền thông RS485, module cân, và lịch vạn niên.

  • Tốc độ xử lý : Bộ xử lý 32-bit công nghiệp, tốc độ nhanh hơn so với các dòng PLC phổ thông khác.

  • Dung lượng chương trình : Hỗ trợ tối đa 8000 bước lập trình.



Sơ Đồ Đấu Dây


Đấu dây đầu vào (Input)



  • Nguồn cấp : DC24V

  • Các chân đầu vào : X0-X15 (DC24V)

  • GND : OV


Đấu dây đầu ra (Output)



  • Relay : Y0-Y7 (AC/DC, tải tối đa 2A/điểm)

  • Transistor : Y0-Y7 (DC24V, tải tối đa 0.5A/điểm)


Giao tiếp truyền thông



  • RS232 : Cổng DB9 vuông

  • RS485 : Module mở rộng (A+, B-)



Ứng Dụng Thực Tế



  • Điều khiển máy móc tự động : Băng tải, robot, đèn tín hiệu.

  • Giám sát quy trình sản xuất : Hệ thống đóng gói, phân loại sản phẩm.

  • Ứng dụng IoT : Kết nối với cảm biến, HMI, và hệ thống SCADA.

  • Điều khiển động cơ : Servo, stepper, và động cơ AC/DC.



Lưu Ý Quan Trọng



  • Khả năng tương thích : Hoàn toàn tương đương với Mitsubishi FX1N về phần mềm và giao tiếp.

  • Hỗ trợ lệnh 32-bit : Tất cả các model đều hỗ trợ lệnh 32-bit trong lệnh chức năng Fx2N (tiền tố D hoặc hậu tố P).


==========================================
