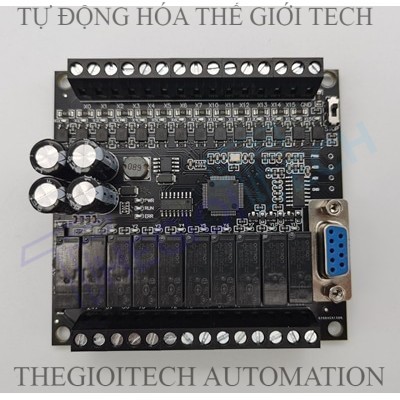

Board Lập Trình PLC HK HK2N FX2N 10MT 10MR 14MR 14MT 16MR 16MT 20MR 20MT 24MR 24MT 30MR 32MR 44MR 24V TTL RS232 TGT, GX Works2 Mitsubishi

1. Bảng So Sánh Thông Số Kỹ Thuật

Model	Số I/O	Đầu Vào (Input)	Đầu Ra (Output)	Loại Đầu Ra	Điện Áp Nguồn Cấp	Giao Tiếp Truyền Thông
10MT	10 (6I/4O)	6 điểm (24V DC)	4 điểm	Transistor	24V DC	RS232
10MR	10 (6I/4O)	6 điểm (24V DC)	4 điểm	Relay	24V DC	RS232
14MR	14 (8I/6O)	8 điểm (24V DC)	6 điểm	Relay	24V DC	RS232
14MT	14 (8I/6O)	8 điểm (24V DC)	6 điểm	Transistor	24V DC	RS232
16MR	16 (8I/8O)	8 điểm (24V DC)	8 điểm	Relay	24V DC	RS232
16MT	16 (8I/8O)	8 điểm (24V DC)	8 điểm	Transistor	24V DC	RS232
20MR	20 (12I/8O)	12 điểm (24V DC)	8 điểm	Relay	24V DC	RS232
20MT	20 (12I/8O)	12 điểm (24V DC)	8 điểm	Transistor	24V DC	RS232
24MR	24 (14I/10O)	14 điểm (24V DC)	10 điểm	Relay	24V DC	RS232
24MT	24 (14I/10O)	14 điểm (24V DC)	10 điểm	Transistor	24V DC	RS232
30MR	30 (18I/12O)	18 điểm (24V DC)	12 điểm	Relay	24V DC	RS232
32MR	32 (18I/14O)	18 điểm (24V DC)	14 điểm	Relay	24V DC	RS232
44MR	44 (24I/20O)	24 điểm (24V DC)	20 điểm	Relay	24V DC	RS232

---

2. Thành Phần Mềm và Vùng Nhớ

Dòng PLC Mitsubishi HK2N FX2N cung cấp vùng nhớ phong phú, hỗ trợ tối ưu cho việc lập trình và quản lý dữ liệu:

• Rơ le phụ (M):





  • Sử dụng chung: M0-M511


  • Giữ: M512-M3071


  • Đặc biệt: M8000-M8255





• Trạng thái (S):





  • Sử dụng chung: S0-S127


  • Giữ: S128-S999





• Bộ đếm thời gian (T):





  • 100ms: T0-T99 (0,1-3276,7 giây)


  • 10ms: T200-T244 (0,01-327,67 giây)


  • Loại tích lũy 1ms: T245-T248 (0,001-32,767 giây)


  • Loại tích lũy 10ms: T250-T254 (0,1-3276,7 giây)





• Bộ đếm (C):





  • Chế độ tăng dần 16-bit: C0-C15 (0-32767)


  • Chế độ giữ 16-bit: C16-C99 (0-32767)


  • Giữ hai chiều 32-bit: C200-C234 (-2147483648 đến +214848347)


  • Bộ đếm đặc biệt 32-bit: C235-C247 (-2147483648 đến +214848347)





• Đăng ký dữ liệu (D):





  • Mục đích chung 16-bit: D0-D511


  • 16-bit giữ: D512-D998


  • Mục đích đặc biệt 16-bit: D8000-D8255





• Lập chỉ mục (Z, V): Z0, V0




• Con trỏ nhánh (P): P0-P127




• Con trỏ lồng nhau (N): N0-N7

---

3. Hỗ Trợ Các Lệnh Fx2N

Dòng PLC Mitsubishi HK2N FX2N hỗ trợ đầy đủ các lệnh cơ bản và nâng cao, bao gồm:

• Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, INV, OUT, SET, RST, v.v.


• Lệnh từng bước: STL, RET (hỗ trợ tối đa 8 nhánh song song).


• Lệnh so sánh tiếp điểm: LD>=, LD<=, LD>, LD<, AND>=, AND<=, OR>=, OR<=, v.v.


• Lệnh chuyển và so sánh: MOV, CML, CMP, ZCP, FMOV.


• Lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.


• Lệnh số dấu phẩy động: FLT, DFLT, INT, DINT, DESQR, EDCMP.


• Lệnh hàm lượng giác: SIN, COS, TAN, SQR, DSQR.


• Lệnh dịch chuyển tròn: ROR, ROL, RCR, RCL.


• Lệnh xử lý tốc độ cao: REF, REFF, PWM, PLSY, PLSR (tần số xung 5Hz-20kHz).

---

4. Ưu Điểm Nổi Bật

• Thiết kế nhỏ gọn, linh hoạt: Nhiều tùy chọn số lượng I/O (từ 10 đến 44 điểm) phù hợp với mọi quy mô hệ thống.


• Đa dạng đầu ra: Hỗ trợ cả đầu ra Relay (AC/DC) và Transistor (DC), đáp ứng mọi yêu cầu ứng dụng.


• Khả năng lập trình mạnh mẽ: Hỗ trợ đầy đủ các lệnh Fx2N, bao gồm cả lệnh 32-bit (tiền tố D và hậu tố P).


• Kết nối dễ dàng: Tích hợp cổng RS232 tiêu chuẩn, tương thích với phần mềm lập trình và HMI.


• Nguồn cấp ổn định: Điện áp nguồn 24V DC, đảm bảo hoạt động ổn định trong môi trường công nghiệp.


• Độ tin cậy cao: Sử dụng linh kiện công nghiệp chất lượng cao, đảm bảo tuổi thọ và hiệu suất lâu dài.

---

5. Ứng Dụng Thực Tế

Dòng PLC Mitsubishi HK2N FX2N phù hợp với nhiều ứng dụng trong ngành công nghiệp, bao gồm:

• Điều khiển máy móc tự động.


• Hệ thống giám sát và điều khiển quy trình.


• Ứng dụng điều khiển đèn tín hiệu, băng tải, và robot.


• Điều khiển động cơ servo và stepper.


• Ứng dụng IoT và truyền thông công nghiệp.

---

6. Lưu Ý Quan Trọng

• Hỗ trợ lệnh 32-bit: Tất cả các model đều hỗ trợ lệnh 32-bit trong lệnh chức năng Fx2N, bao gồm lệnh với tiền tố D (ví dụ: DMOV) và hậu tố P (ví dụ: MOVP).
