Bộ Động Cơ Bước Vòng Kín 60 Pufide 60HBSE3N-D25 - Mô-men 3N·m, Driver HBS57/HBS86H, Tự Động Hóa Công Nghiệp

️ Pufide 60HBSE3N-D25 – Giải pháp điều khiển chuyển động chính xác cho tự động hóa công nghiệp!

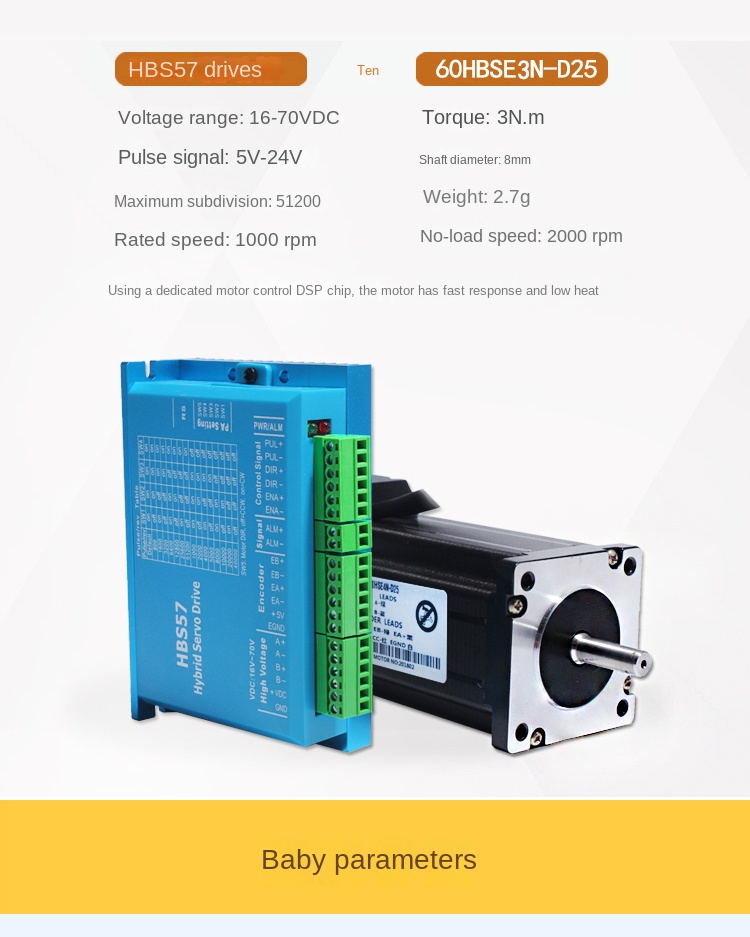

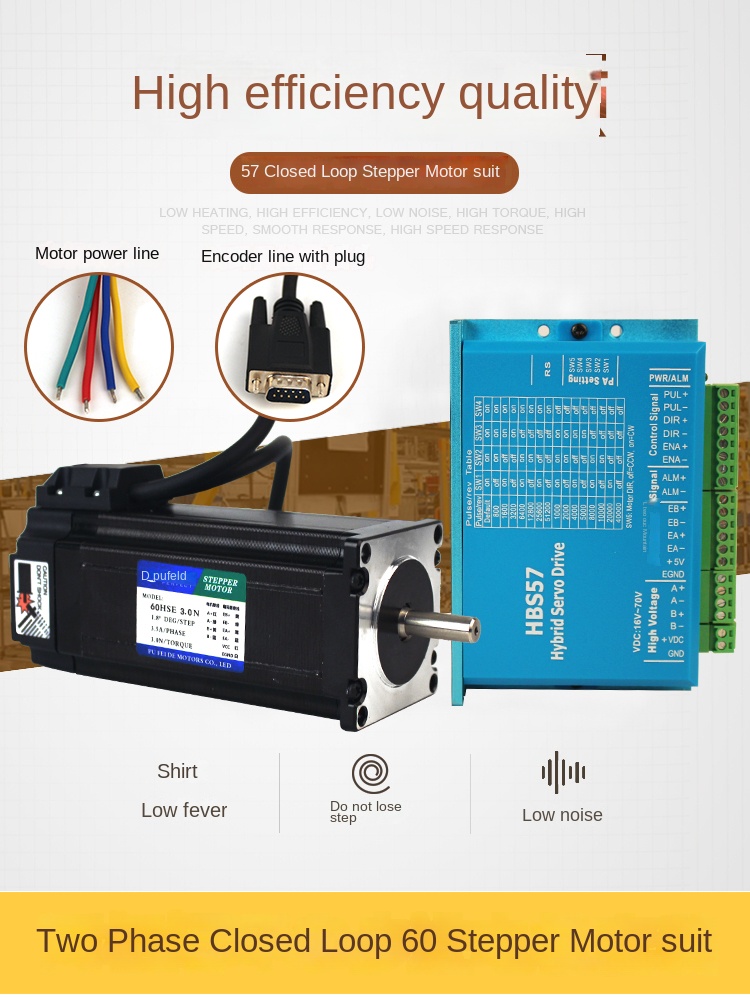

Bộ Động Cơ Bước Vòng Kín 60 (Closed-Loop Stepper Motor) từ thương hiệu Pufide là sản phẩm chất lượng cao, sản xuất tại Trung Quốc. Với mô-men xoắn 3N·m, tích hợp driver HBS57 (4A) hoặc HBS86H (6A), tùy chọn dây dẫn 3m, bộ động cơ này có sẵn dưới dạng motor riêng, driver riêng, hoặc bộ hoàn chỉnh. Sản phẩm lý tưởng cho máy CNC, máy khắc laser, robot công nghiệp, và hệ thống tự động hóa yêu cầu độ chính xác và độ bền cao.

Thông Số Kỹ Thuật

• Thương hiệu: Pufide




• Model: 60HBSE3N-D25




• Loại sản phẩm: Động cơ bước vòng kín (hybrid stepper motor with encoder)




• Mô-men xoắn định mức:






  • 3N·m (giữ), 2.2N·m (động)






• Tốc độ tối đa: 1800 RPM




• Điện áp driver:






  • HBS57: DC 20-50V




  • HBS86H: DC 24-80V hoặc AC 18-60V






• Dòng điện định mức:






  • HBS57: 4A (đỉnh)




  • HBS86H: 6A (đỉnh)

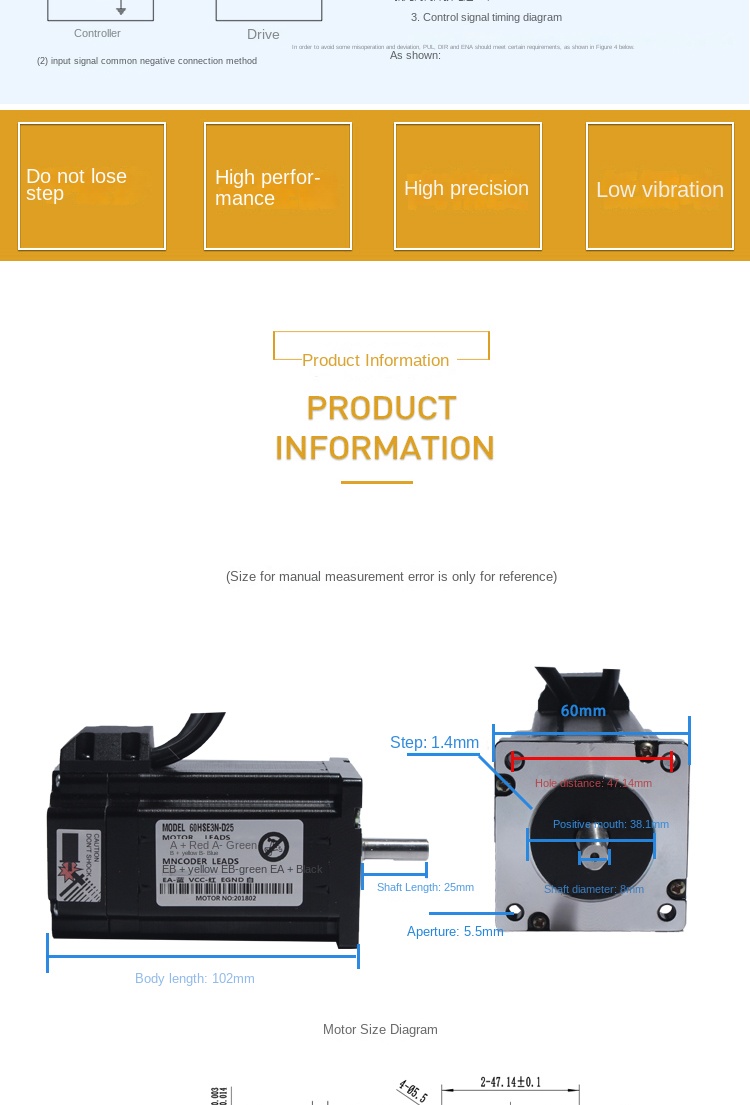

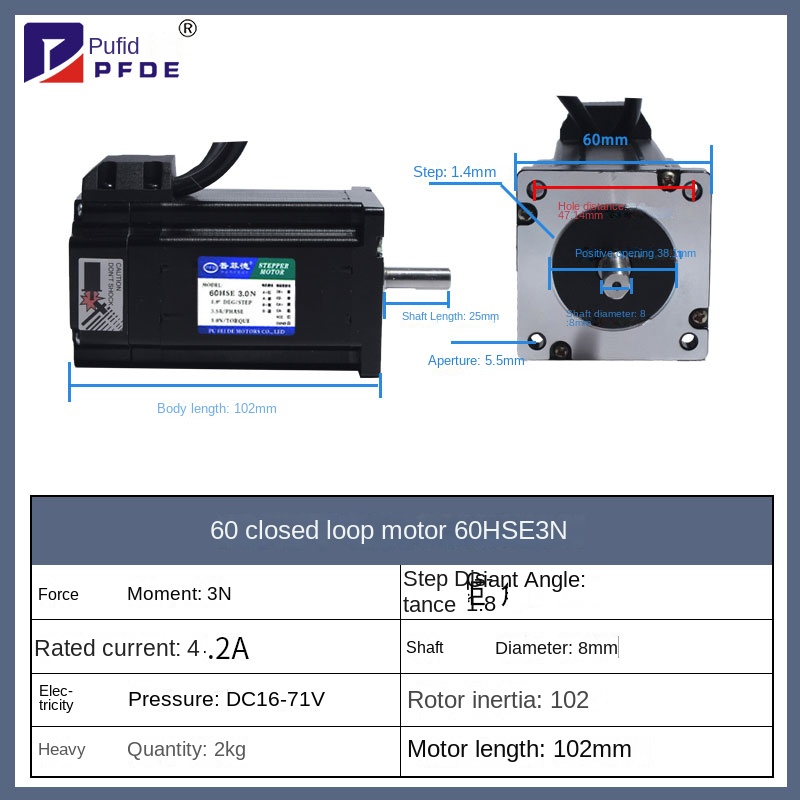

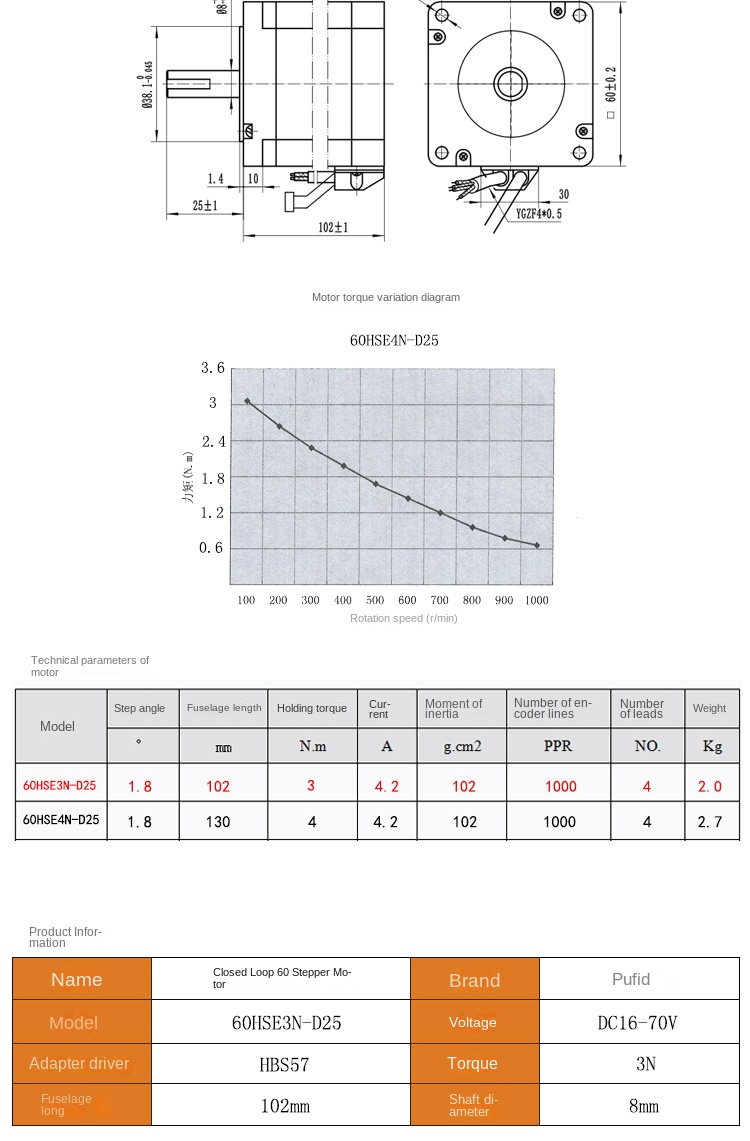

• Kích thước khung (Flange): 60mm x 60mm




• Đường kính trục: 8mm (có rãnh then 3mm)




• Chiều dài thân motor: ~100mm




• Bộ mã hóa (Encoder):






  • Quang học incremental: 1000 PPR (4000 xung/vòng)




  • Độ phân giải: 0.18°/bước (mặc định, chia nhỏ đến 0.007° với driver)






• Driver:

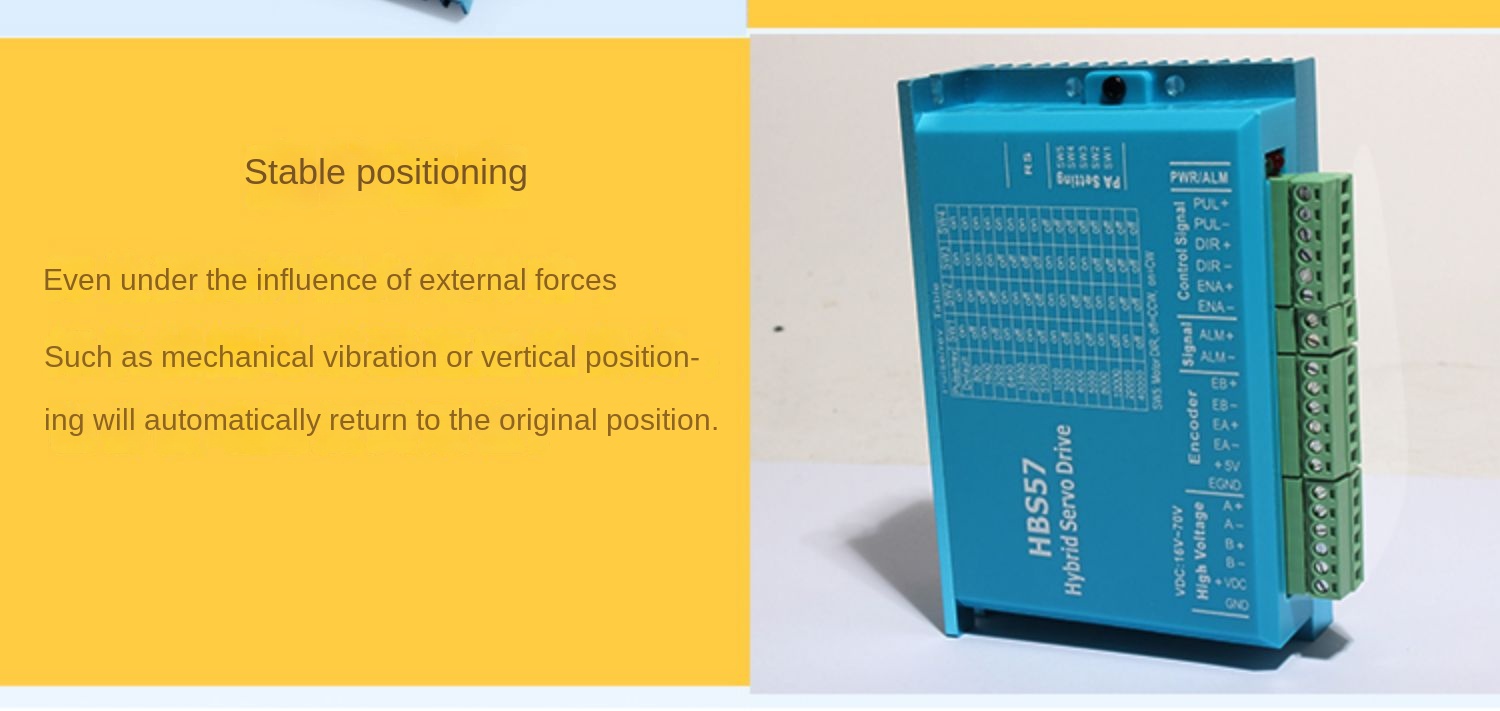

  • HBS57: Tiêu chuẩn, 8 mức chia nhỏ (400-25600 bước/vòng), giảm rung hiệu quả




  • HBS86H: Cao cấp, 16 mức chia nhỏ (200-51200 bước/vòng), tối ưu mượt mà






• Chiều dài dây:






  • Dây nguồn motor: 0.5m (mặc định)




  • Dây mã hóa: 3m (tùy chọn) hoặc không dây






• Cấp bảo vệ: IP54 (motor), IP20 (driver)




• Vật liệu:






  • Vỏ motor: Hợp kim nhôm sơn tĩnh điện




  • Trục: Thép không gỉ






• Nhiệt độ hoạt động: -10°C đến +50°C




• Độ bền rung: ≤5.7m/s²




• Giao thức điều khiển: Pulse/Dir, CW/CCW, RS485 (tùy driver)




• Xuất xứ: Trung Quốc

Phân Loại Sản Phẩm

• Motor riêng:






  • 60HBSE3N-D25 3N·m (không driver, không dây)






• Driver riêng:






  • HBS57 hoặc HBS86H (không motor)






• Bộ hoàn chỉnh:






  • 60HBSE3N 3N·m + HBS57 (4A):






    • Không dây




    • Dây mã hóa 3m






  • 60HBSE3N 3N·m + HBS86H (6A):






    • Không dây




    • Dây mã hóa 3m






Ứng Dụng Thực Tế

• Công nghiệp: Điều khiển chính xác trong máy CNC, máy khắc, máy cắt laser với động cơ bước vòng kín 3N·m.




• Tự động hóa: Ứng dụng trong robot công nghiệp, băng tải, máy đóng gói nhờ driver HBS57/HBS86H mượt mà.




• Sản xuất: Phù hợp cho máy in 3D, máy dệt, thiết bị y tế với mã hóa chính xác.




• Dự án kỹ thuật: Tích hợp vào hệ thống AGV, máy kiểm tra tự động với mô-men cao và dây 3m linh hoạt.

Ưu Điểm Nổi Bật

Hiệu suất cao: Mô-men 3N·m, mã hóa 1000 PPR, bước nhỏ 0.007°-0.18°, không mất bước.
Tùy chỉnh linh hoạt: Dây mã hóa 3m, driver HBS57 (4A) hoặc HBS86H (6A), motor/driver riêng.
Thiết kế bền bỉ: IP54 motor, vỏ nhôm, chịu rung 5.7m/s², vận hành ổn định.
Điều khiển thông minh: Hỗ trợ Pulse/Dir, RS485, chia nhỏ 400-51200 bước/vòng.
Pufide uy tín: Thương hiệu Trung Quốc chất lượng, tối ưu cho tự động hóa.

Hướng Dẫn Sử Dụng

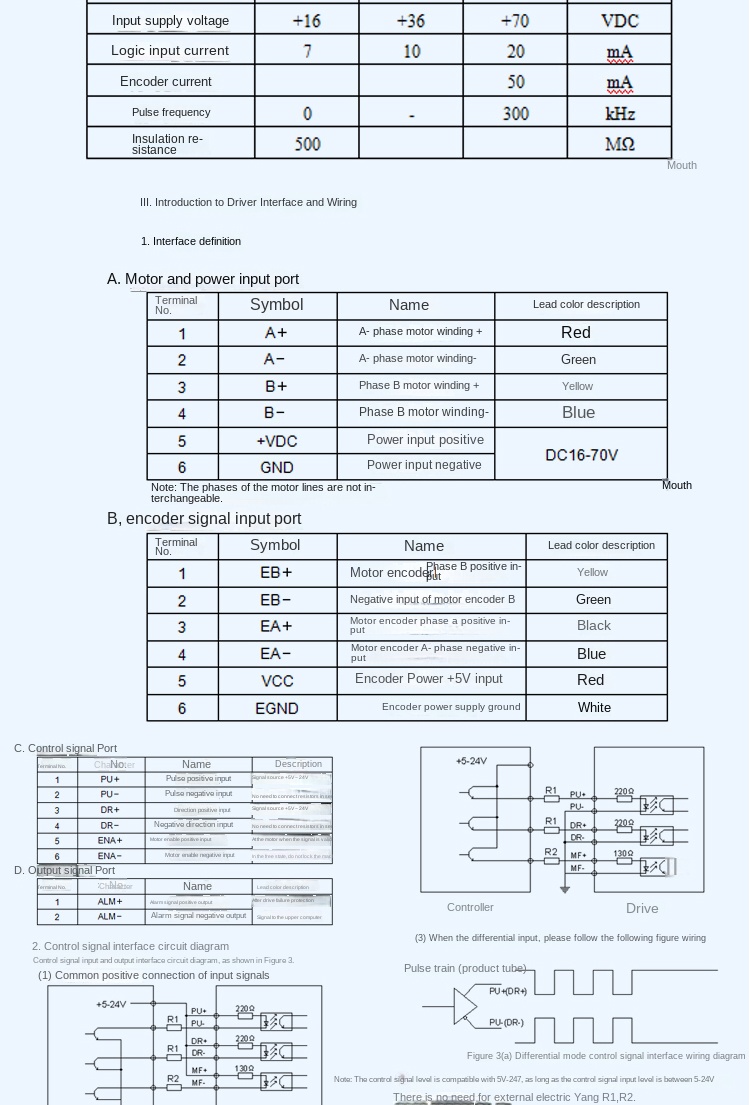

• Kết nối:






  • Nguồn: Driver vào DC 20-80V hoặc AC 18-60V (tùy model), kiểm tra dây nguồn motor.

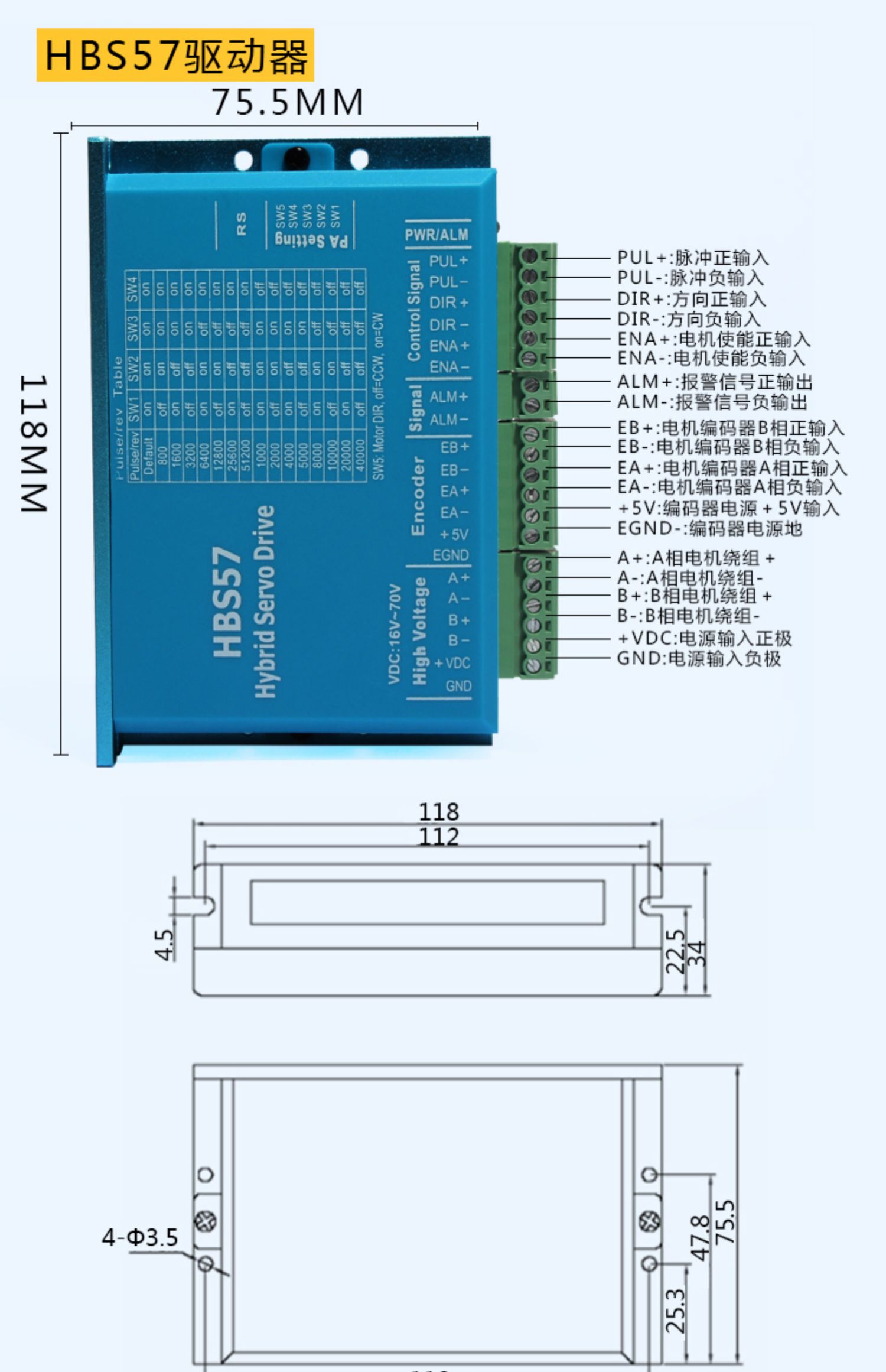

  • Tín hiệu: Dùng cáp Pulse/Dir hoặc RS485, kết nối mã hóa (A+, A-, B+, B-).






• Lắp đặt:






  • Cố định khung 60mm, đảm bảo dây mã hóa (3m, nếu có) không bị kéo căng.




  • Kiểm tra hướng trục (8mm) phù hợp với tải.






• Kiểm tra: Cấp nguồn, xác minh tốc độ (≤1800 RPM), mô-men (3N·m), đèn driver sáng.




• Bảo quản: Tránh ẩm, nhiệt độ cực đoan để duy trì hiệu suất của động cơ Pufide.

Chính Sách Mua Hàng

Giá bán: Liên hệ để nhận báo giá theo model và số lượng!
Ưu đãi: Chiết khấu từ 50 sản phẩm, hỗ trợ dự án tự động hóa.
Giao hàng: Ship COD toàn quốc, giao nhanh 24-48h.

Liên Hệ Đặt Hàng

Hotline/Zalo: 0836 019 882 / 0941 124 900
Địa chỉ: 138 Hương Lộ 11, Bình Chánh, TP. HCM
Hỗ trợ kỹ thuật: Tư vấn 24/7 về động cơ bước vòng kín công nghiệp.
